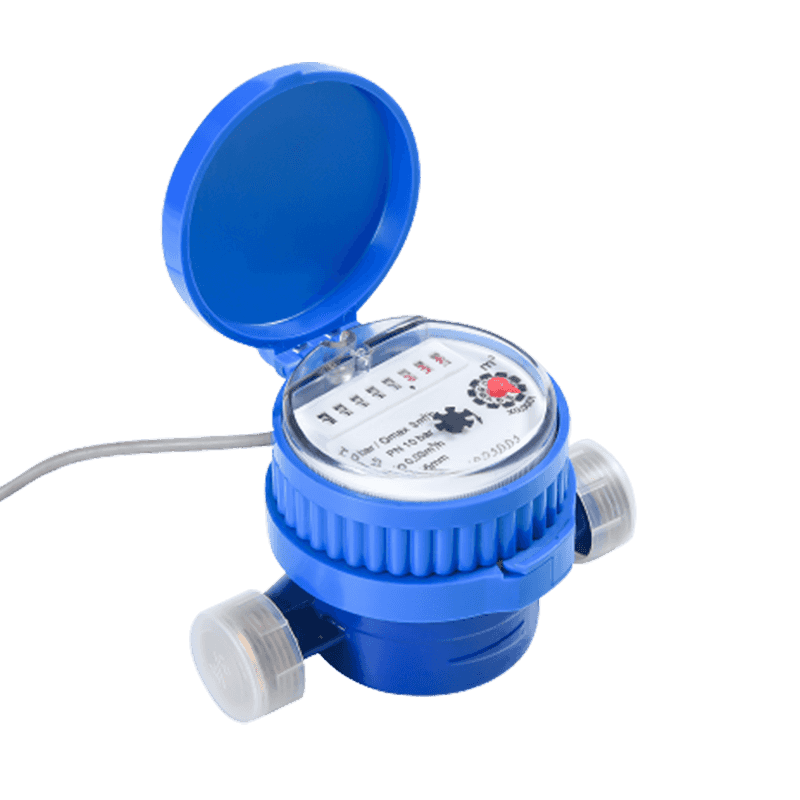

KM02-09
Cette série de produits adopte un module de lecture directe photoélectrique pour lire les données de consommation d'eau et les télécharger via un fil spécial. L'ensemble du système se compose du compteur d'eau, du collecteur et du centre de gestion. Fonction de lecture directe, pas de batterie intégrée, de durée de vie à longue durée
Description
1. Caractéristiques
Entraînement magnétique avec registre de type super sec, lecture claire à long terme.
Matériau, fer, plastique, laiton, acier inoxydable
Antre l'épinerie, anti-fluctuation, anti-statique, anti-magnétique, anti-congelé, IP68 IP68
La consoMMation d'eau peut être lue ou enregistrée à temps
Environnement: B, E1
Alimentation zéro sauf pour la lecture de la consoMMation d'eau
Facile à ajouter et à maintenir des compteurs d'eau et des collectionneurs
Valve non retour et passoire pour l'option
Bouclier magnétique pour la protection des aimants externes.
2. Technique électronique
| Tension de travail | Température de travail | Courant de travail | Sortir |
| DC9-15V (RS-485) | -10 ~ 45 ℃ | ≤9mA | RS-485 |
3. Courbe de perte de tête
4. Courbe d'erreur de précision
5. Dimension d'installation
| Article no | LXSGY-15 | |
| L | MM | 110 |
| H | mm | 80 |
| W | mm | 80 |
| Thread de connexion: | D (mm) | G3 / 4 " |
| sans syndicats kg | 0,47 kg | |
6. Paramètre technique principal
| Numéro de modèle | LXSGY-15 | Lxsgy-20 | LXSGY-25 | LXSGY-32 | LXSGY-40 | ||||||||||
| Diamètre nominal (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Ratio Q3 / Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Débit de surcharge (Q4) [M³ / H] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Débit permanent (Q3) [M³ / H] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Débit transitionnel (Q2) [M³ / H] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Classe de précision: | 2 | ||||||||||||||
| Erreur maximale autorisée pour la zone de débit inférieure (MPEι) | ± 5% | ||||||||||||||
| Erreur maximale autorisée pour la zone de débit supérieure (MPEμ) | ± 2% pour l'eau ayant une température ≤ 30 ℃ ± 3% pour l'eau ayant une température > 30 ℃ | ||||||||||||||
| Classe de température | T30, T50 | ||||||||||||||
| Classes de pression de l'eau | Carte 10 | ||||||||||||||
| Cours de perte de pression | △ P63 | ||||||||||||||
| Indiquant la plage [m³] | 99 999 | ||||||||||||||
| Résolution du indication du dispositif [m³] | 0.00005 | ||||||||||||||
| Classes de sensibilité au profil de flux | U10 D5 | ||||||||||||||
| Limitation d'orientation | Horizontal | ||||||||||||||
