KM02-08

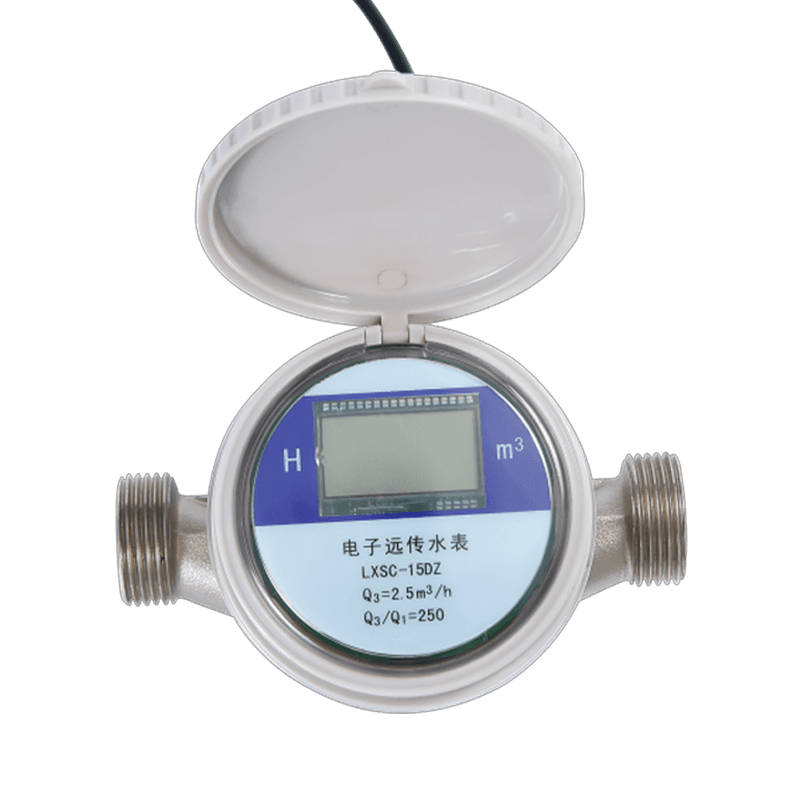

Cette série de produits adopte un module de lecture directe photoélectrique pour lire les données de consommation d'eau et les télécharger via un fil spécial. L'ensemble du système se compose d'un compteur d'eau, d'un collecteur et d'un centre de gestion. Il a une fonction de lecture directe, pas de batterie intégrée, une durée de vie à longue durée de service, une étanche, un antistatique, une épreuve d'humidité, un antidéruté, une interférence anti-magnétique, une vanne de contrôle facultative et un niveau étanche élevé.
Description
1. Caractéristiques
Montage d'eau à distance numérique à jet L
Registre de type sec, entraînement magnétique
Matériau, fer, plastique, laiton, acier inoxydable
Antre l'épinerie, anti-fluctuation, anti-statique, anti-magnétique, anti-congelé, IP68 IP68
La consoMMation d'eau peut être lue ou enregistrée à temps
Environnement: B, E1
Alimentation zéro sauf pour la lecture de la consoMMation d'eau
Facile à ajouter et à maintenir des compteurs d'eau et des collectionneurs
2. Technique électronique
| Tension de travail | Température de travail | Courant de travail | Sortir |
| DC9-15V (RS-485) | 0 ℃ ~ 45 ℃ | ≤9mA | RS-485 |
3. Courbe de perte de tête
4. Courbe d'erreur de précision
5. Dimension d'installation
| Article no | LXSGY-15 | |
| L | MM | 110 |
| H | mm | 80 |
| W | mm | 70 |
| Thread de connexion: | D (mm) | G3 / 4 " |
| D (mm) | R1 / 2 | |
| sans syndicats kg | 0.47 | |
6. Paramètre technique principal
| Numéro de modèle | LXSGY-15 |
| Diamètre nominal (DN) [mm]] | 15 |
| Ratio Q3 / Q1 | 250 |
| Débit de surcharge (Q4) [M³ / H] | 3.125 |
| Débit permanent (Q3) [M³ / H] | 2.5 |
| Débit transitionnel (Q2) [M³ / H] | 0.025 |
| Débit minimum (Q1) [M³ / H] | 0.015 |
| Classe de précision | 2 |
| Erreur maximale autorisée pour la zone de débit inférieure (MPEι) | ± 5% |
| Erreur maximale autorisée pour la zone de débit supérieure (MPEμ) | ± 2% pour l'eau ayant une température ≤ 30 ℃ ± 3% pour l'eau ayant une température > 30 ℃ |
| Classe de température | T30, T50 |
| Cours de pression de l'eau: | Carte 16 |
| Cours de perte de pression: | △ P63 |
| Plage indiquant [ | 99 999 |
| Résolution du indication du dispositif [ | 0.00005 |
| Classes de sensibilité au profil de flux | U10 D5 |
| Limitation d'orientation | HORIZONTAL |
| Interface et communication | M-BUS, RS485, Lorawan, Pulse |
