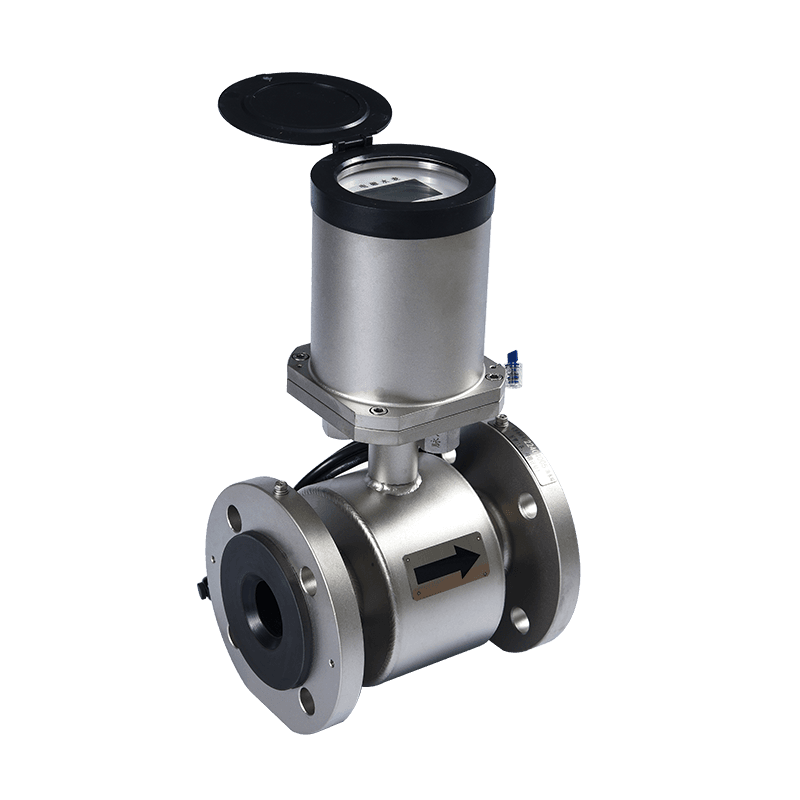

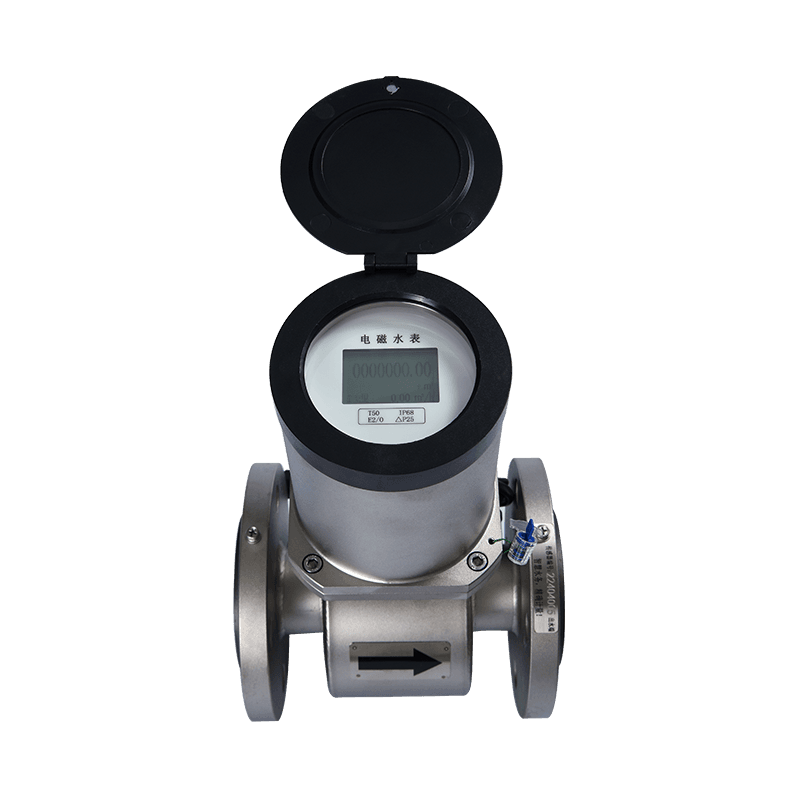

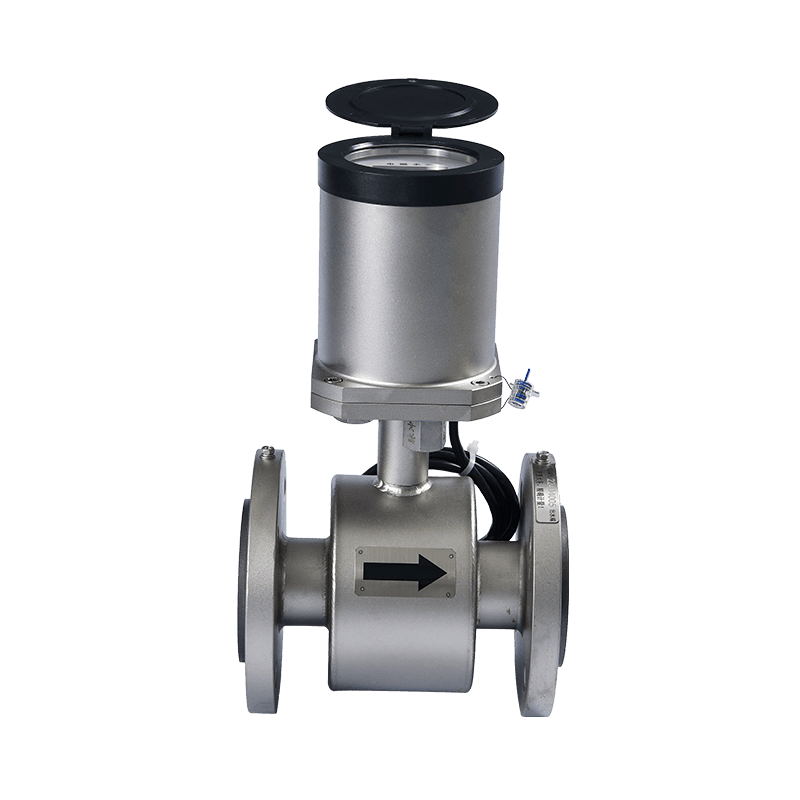

KM08-01
Description
1. Caractéristiques du produit:
2. Données techniques:
| Pression d'eau | 0,6MPA-1.6MPA |
| Q3 / Q1 | 400/500/1000 |
| DN (mm) | DN40-DN500 |
| Précision de mesure | 1 2 |
| Plage de mesures | 0,001 ~ 10 m / s |
| Température ambiante | -40 ~ 60 ℃ |
| Batterie | 3,6 V Lithium ou 12VDC 3,6 V Lithium |
| Construction | Autonome / divisé |
| Matériau de doublure | HR Rubber F4: PTFE |
| Bride et matériau du corps | Acier inoxydable / carbone |
| Interface de communication | RS485, GSM, GPRS, NB-IOT, Cat. 1 |
| Classes de sensibilité au profil de flux | U0d0 |
| Longueur de câble | 5 mètres |
| Perte de presse | <= 10 kPa |
| Température de l'eau | T30-T50 |
| Période de mesure | 1 seconde / heure ~ 15 secondes / temps réglable |
| Fréquence de mesure | 5 fois / 1 seconde |
| Direction de mesure | Mesure bidirectionnelle positive et négative |
| Fonction d'entrée | Pression, température |
| Mode 0-Perration | Bluetooth, opération sans fil (opérateur de main infrarouge) |
| Étanche | IP68 |
| Application: pour le liquide conducteur | Conductivité> 20 |
3. Dimension d'installation
| DN (mm) | MPA | Mesure (mm) | ||||
| L | D | K | Vis de diamètre (mm) | Qté pour la vis | ||
| 40 | 1.6 / 1.0 | 200 | 145 | 110 | M16 | 4 |
| 50 | 1.6 / 1.0 | 200 | 165 | 125 | M16 | 4 |
| 80 | 1.6 / 1.0 | 200/235 | 200 | 160 | M16 | 8 |
| 100 | 1.6 / 1.0 | 250 | 215 | 180 | M16 | 8 |
| 150 | 1.6 / 1.0 | 300 | 280 | 240 | M20 | 8 |
| 200 | 1.6 / 1.0 | 350 | 335 | 295 | M20 | 12 |
| 250 | 1.6 / 1.0 | 400 | 390 | 350 | M20 | 12 |
| 300 | 1.6 / 1.0 | 500 | 440 | 400 | M20 | 16 |
| 350 | 1.6 / 1.0 | 500 | 500 | 460 | M20 | 16 |
| 400 | 1.6 / 1.0 | 600 | 565 | 510 | M22 | 20 |
| 450 | 1.6 / 1.0 | 600 | 615 | 560 | M22 | 20 |
| 500 | 1.6 / 1.0 | 600 | 670 | 620 | M22 | 20 |
4. Données techniques principales (standard: GB / T778-2018)
| R = 500 grade1 | R = 1000 grade2 | ||||
| DN (CM) | Q3 (M3 / H) | Q2 (M3 / H) | Q1 (M3 / H) | Q2 (M3 / H) | Q1 (M3 / H) |
| 40 | 25 | 0.08 | 0.05 | 0.04 | 0.025 |
| 50 | 40 | 0.128 | 0.08 | 0.064 | 0.04 |
| 65 | 63 | 0.2 | 0.125 | 0.101 | 0.063 |
| 80 | 100 | 0.32 | 0.2 | 0.16 | 0.1 |
| 100 | 160 | 0.512 | 0.32 | 0.256 | 0.16 |
| 125 | 250 | 0.8 | 0.5 | 0.4 | 0.25 |
| 150 | 400 | 1.28 | 0.8 | 0.64 | 0.4 |
| 200 | 630 | 2.015 | 1.26 | 1.008 | 0.63 |
| 250 | 1000 | 3.2 | 2 | 1.6 | 1 |
| 300 | 1600 | 5.12 | 3.2 | 2.56 | 1.6 |
