KM01-19

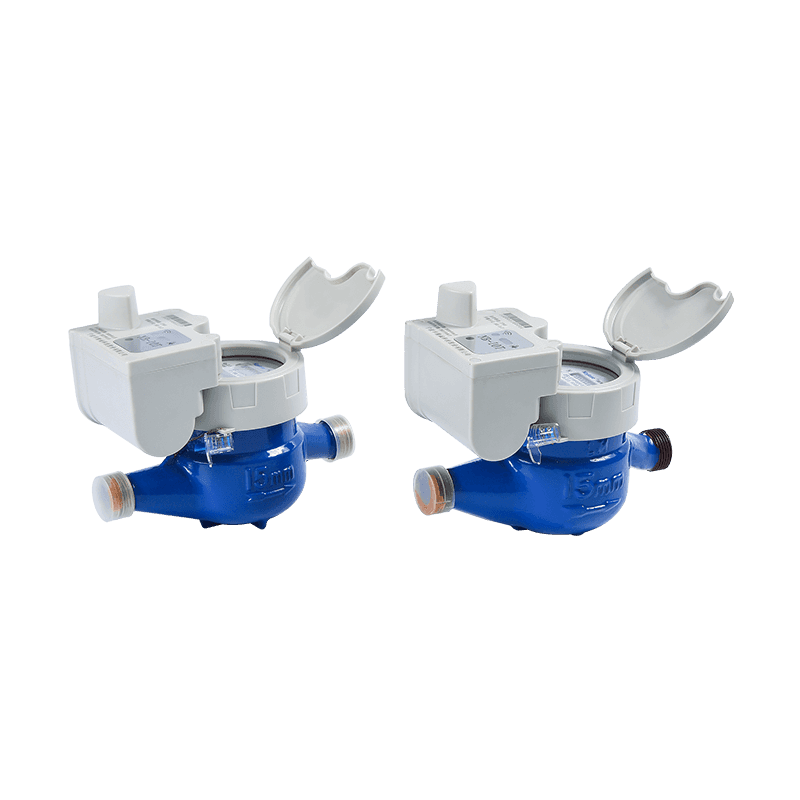

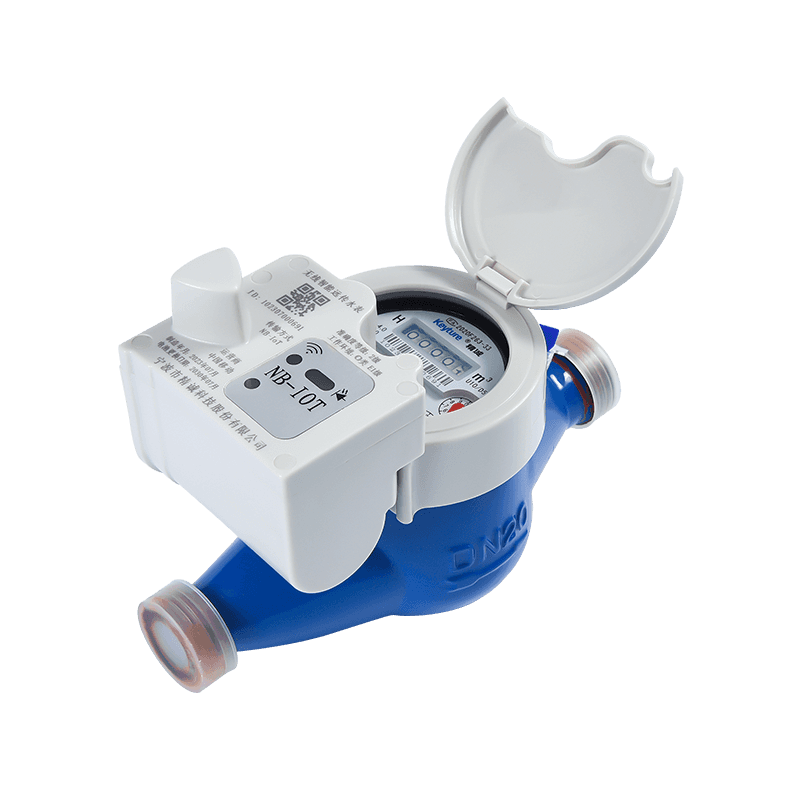

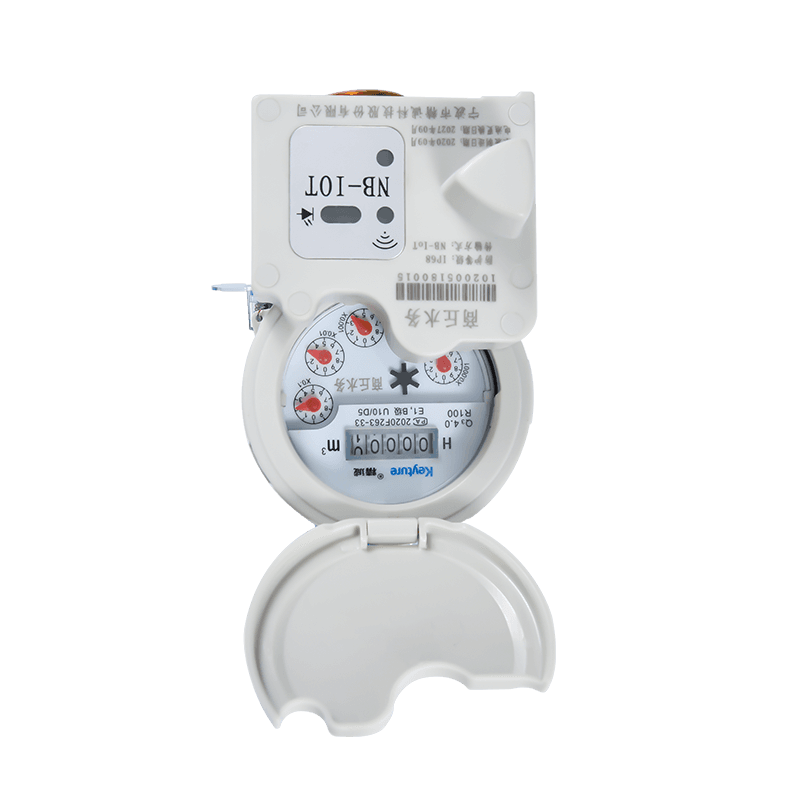

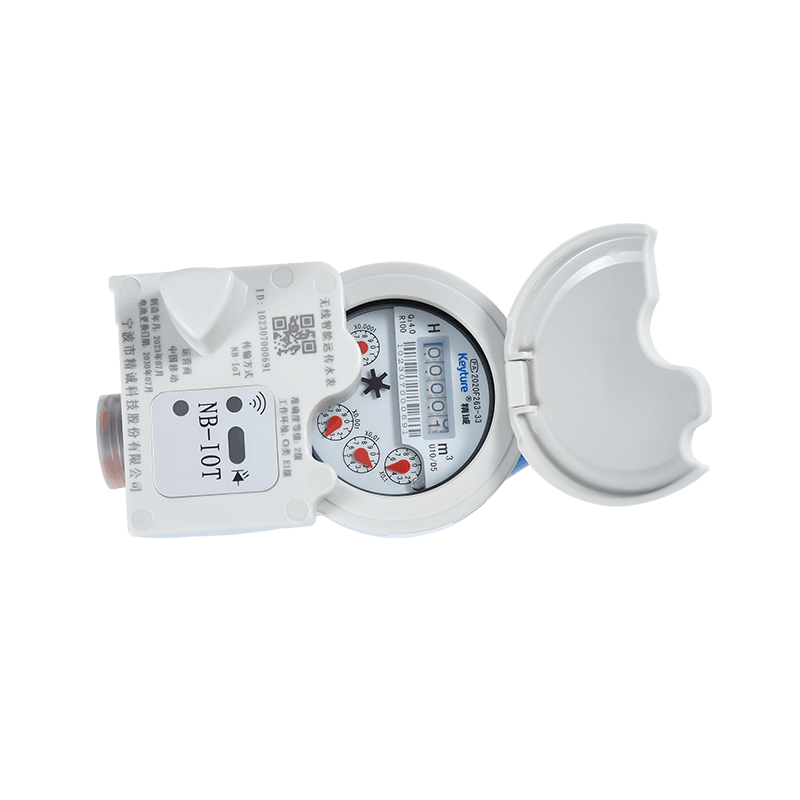

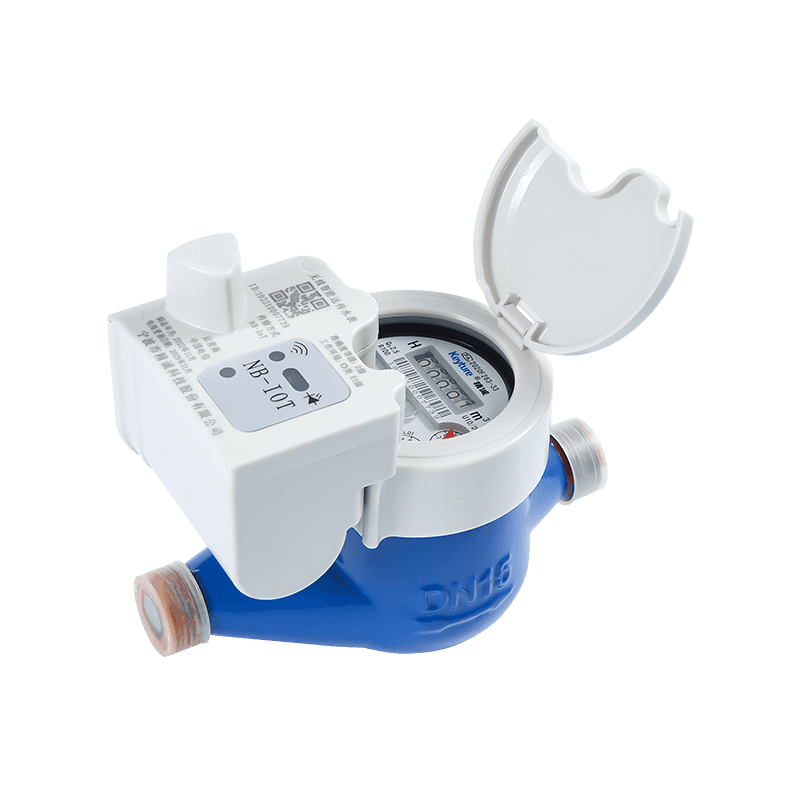

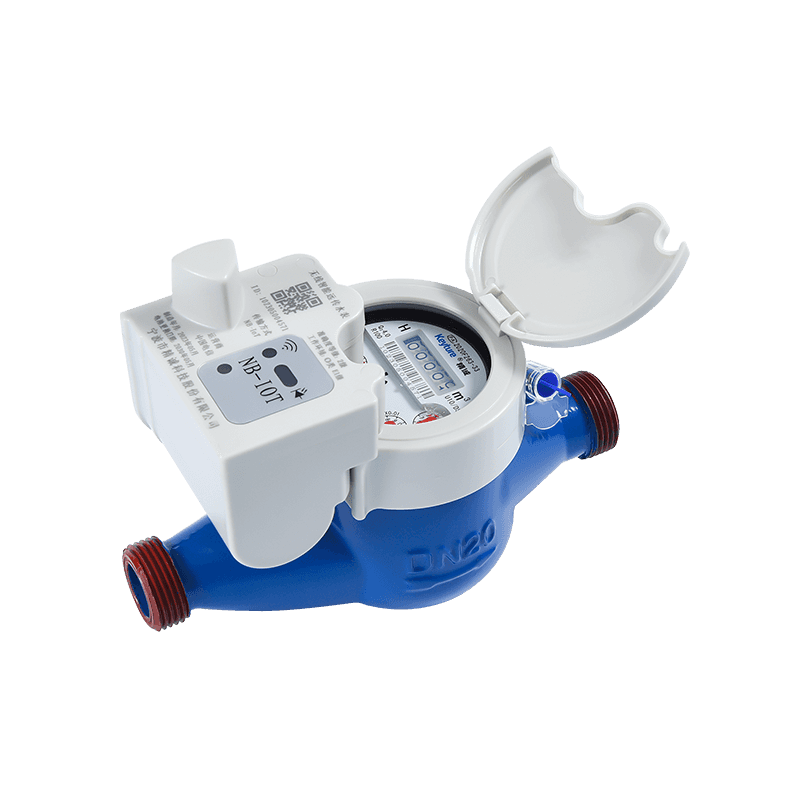

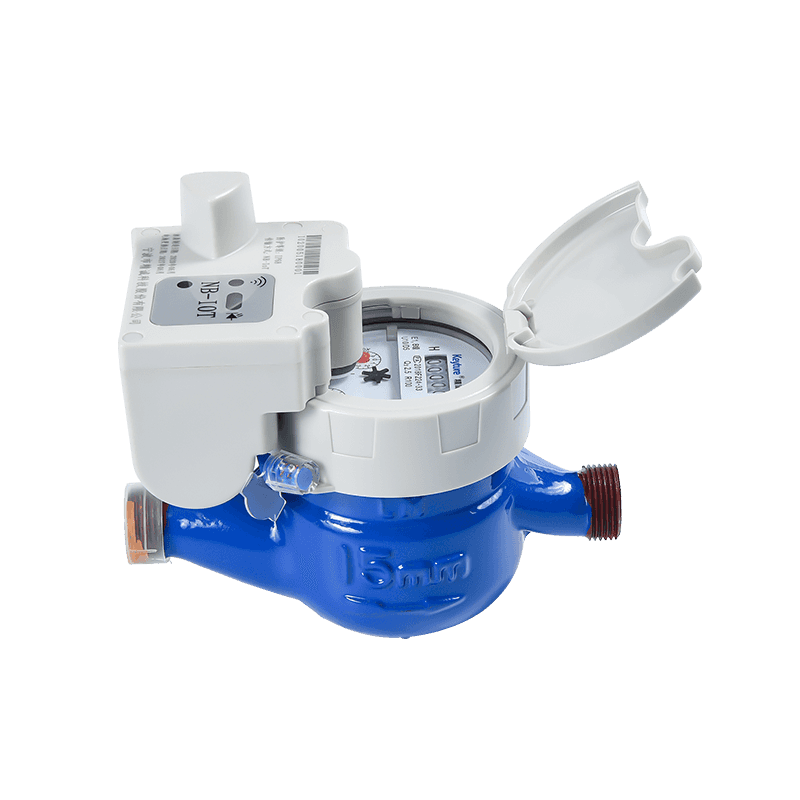

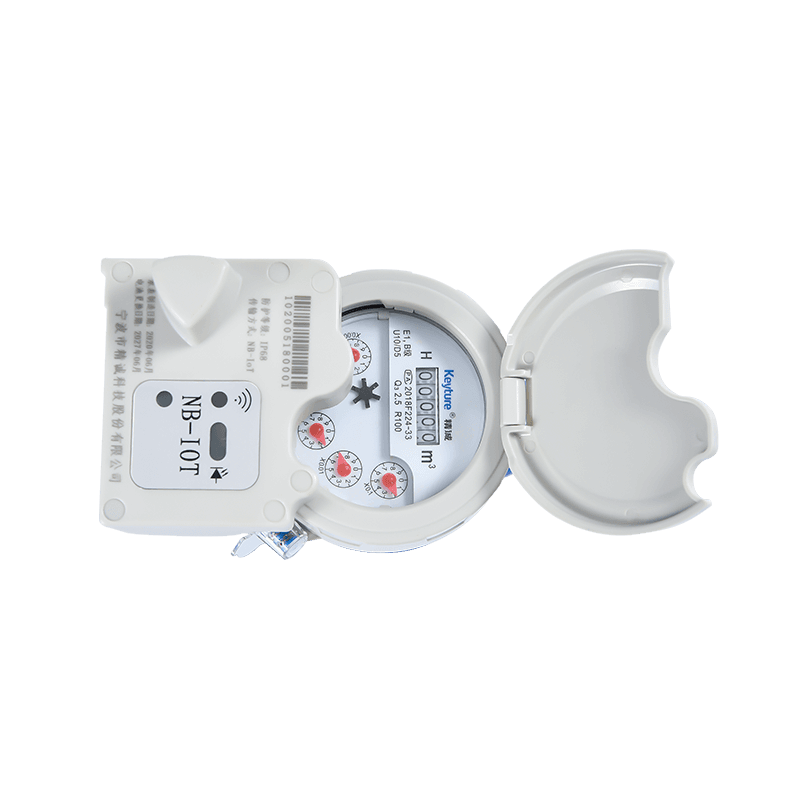

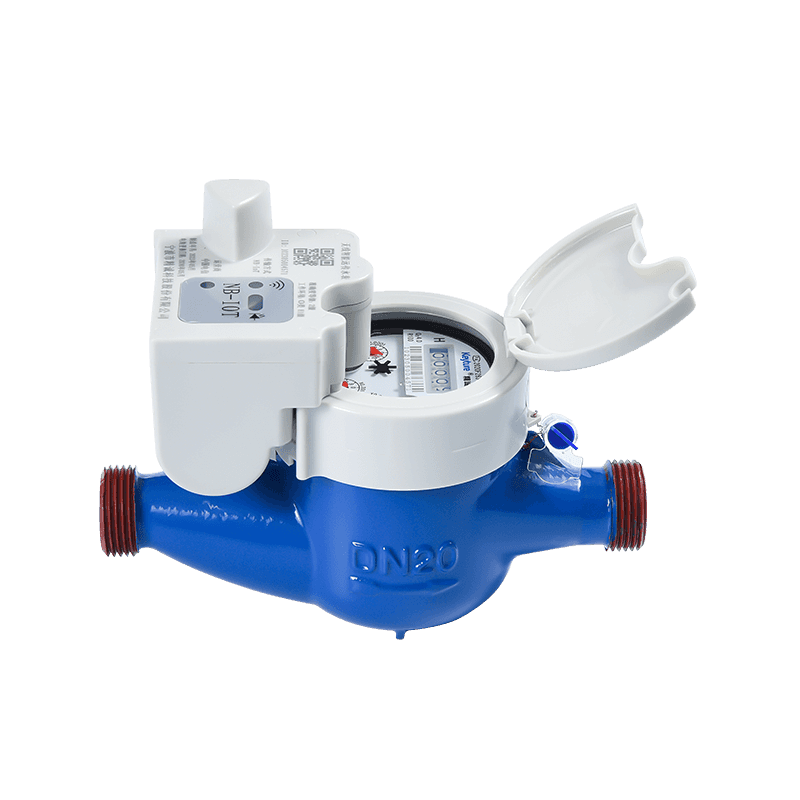

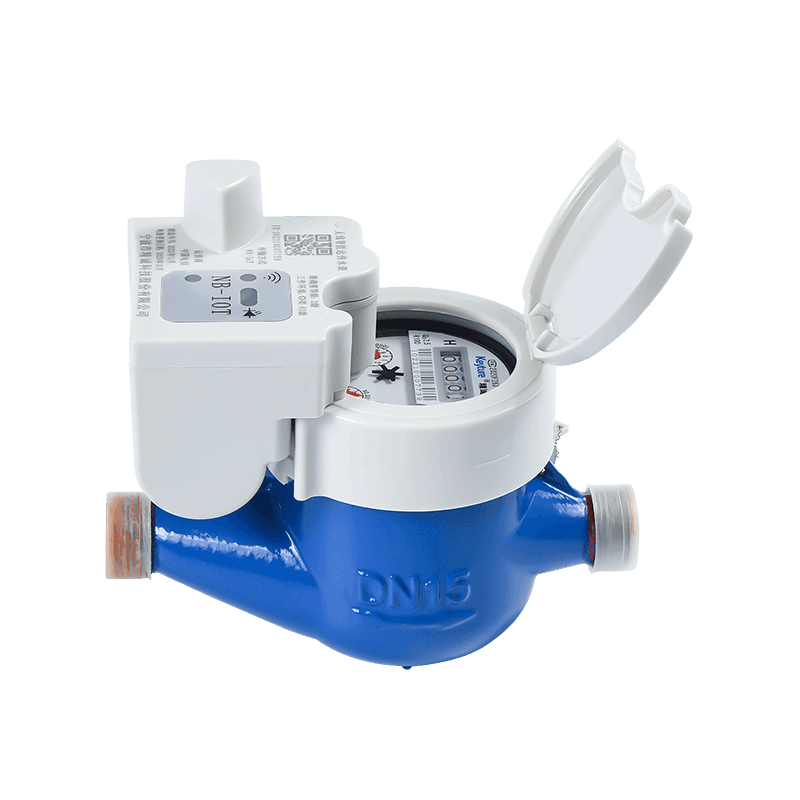

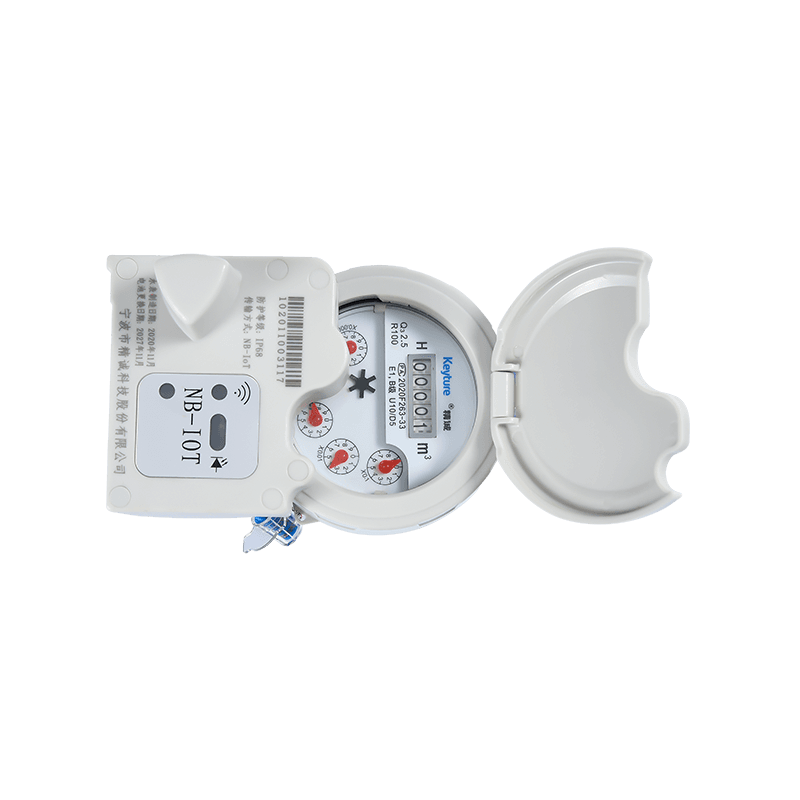

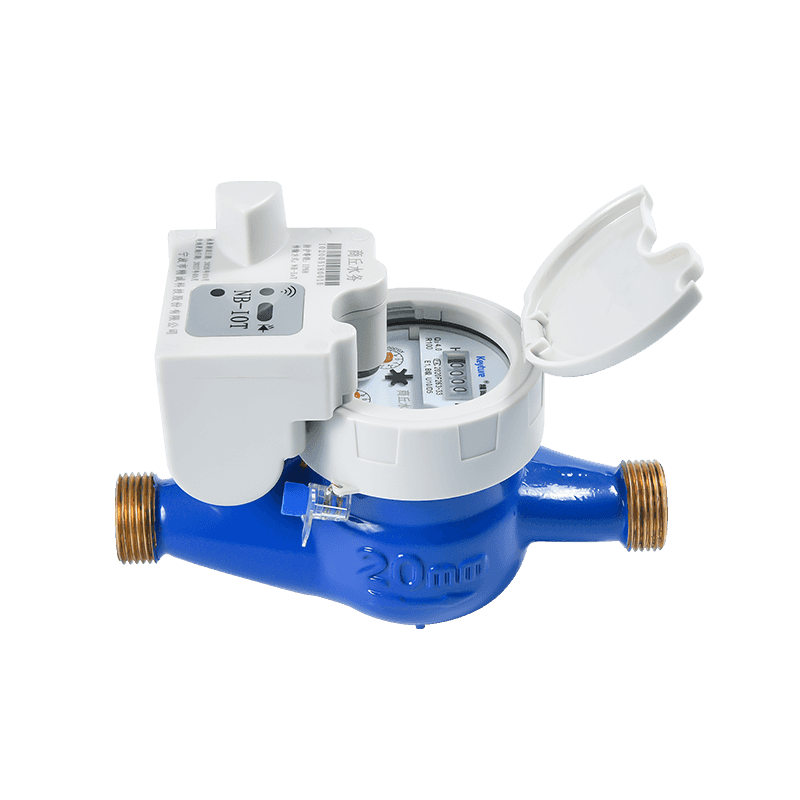

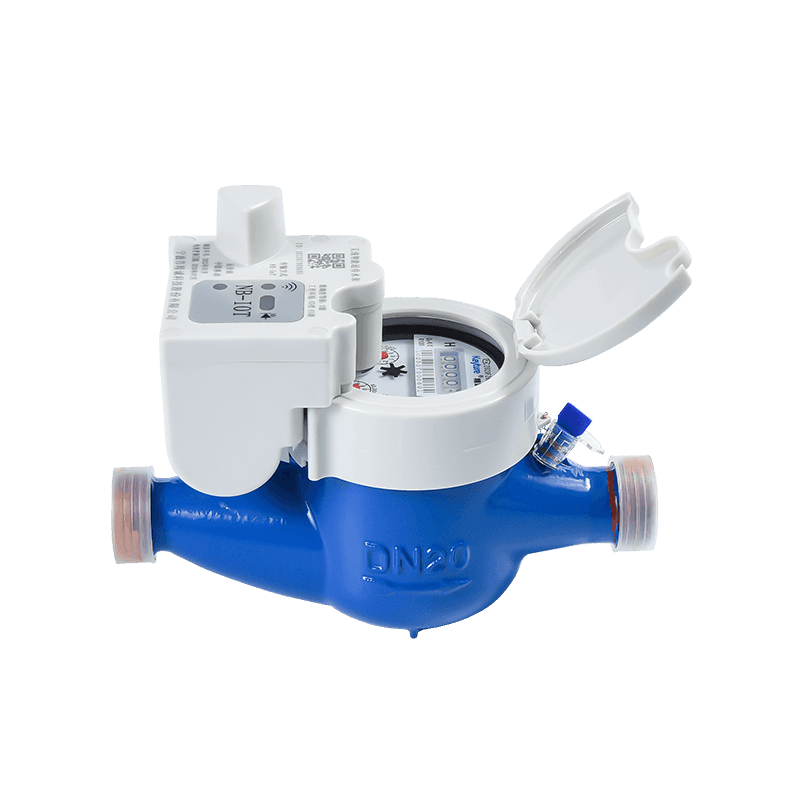

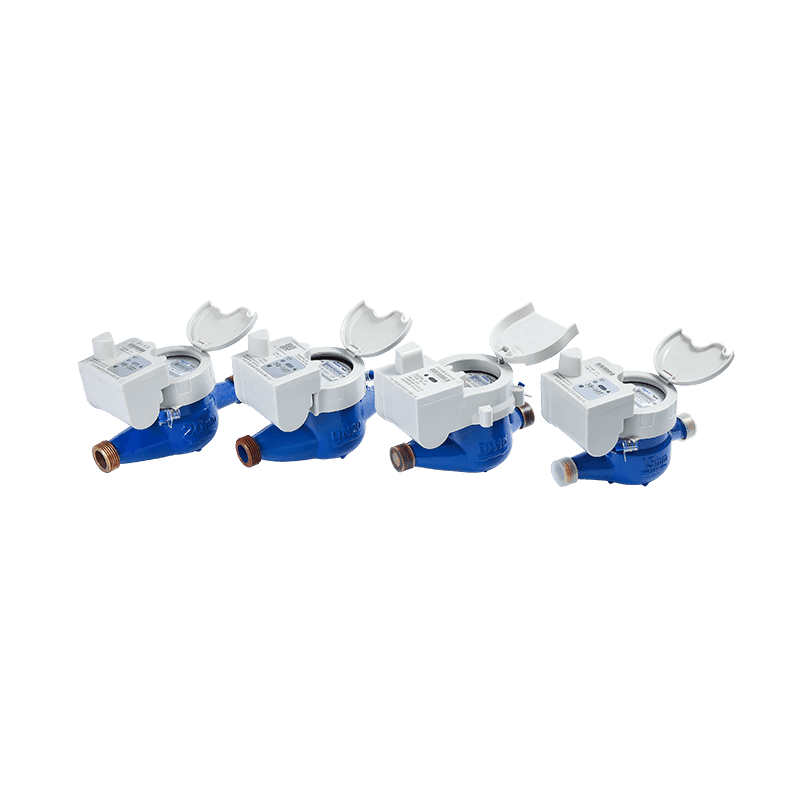

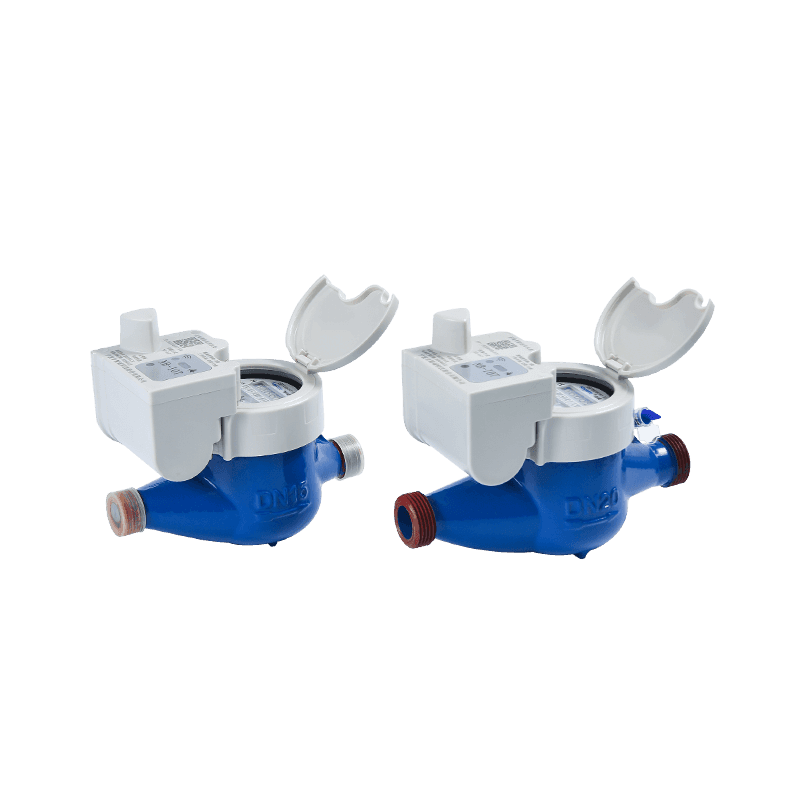

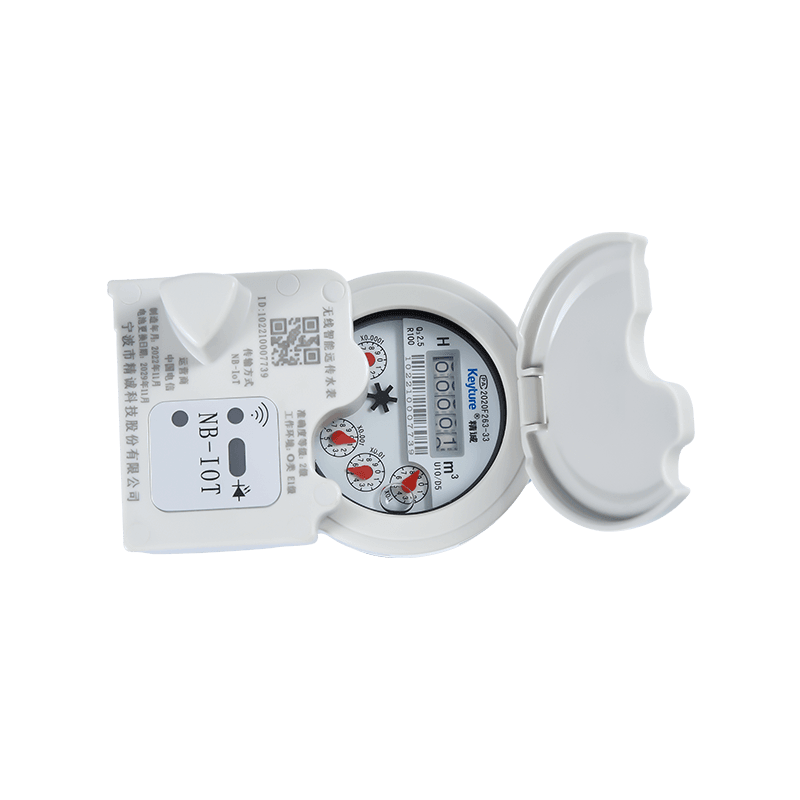

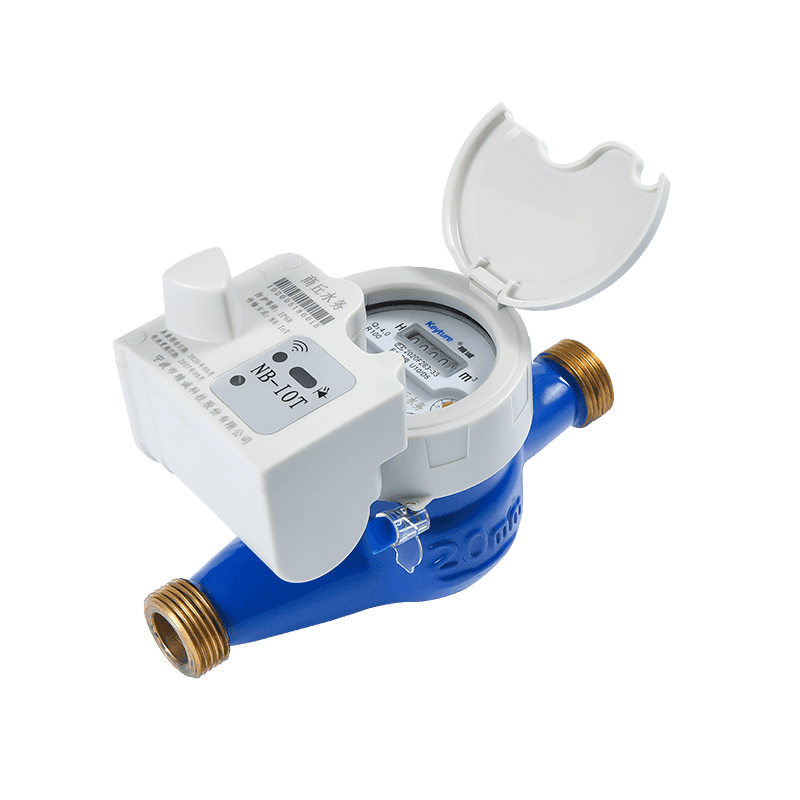

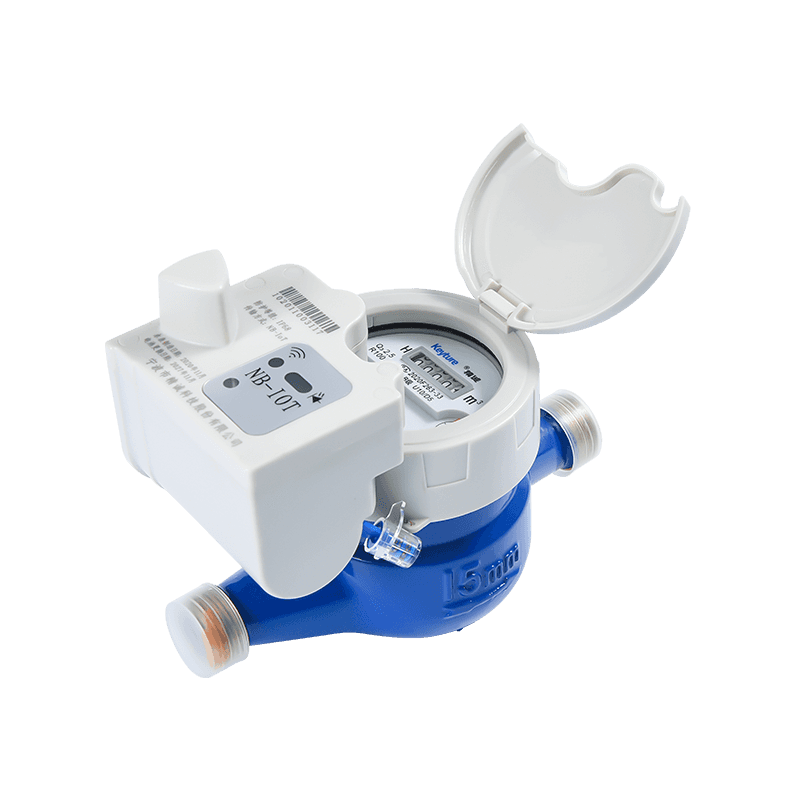

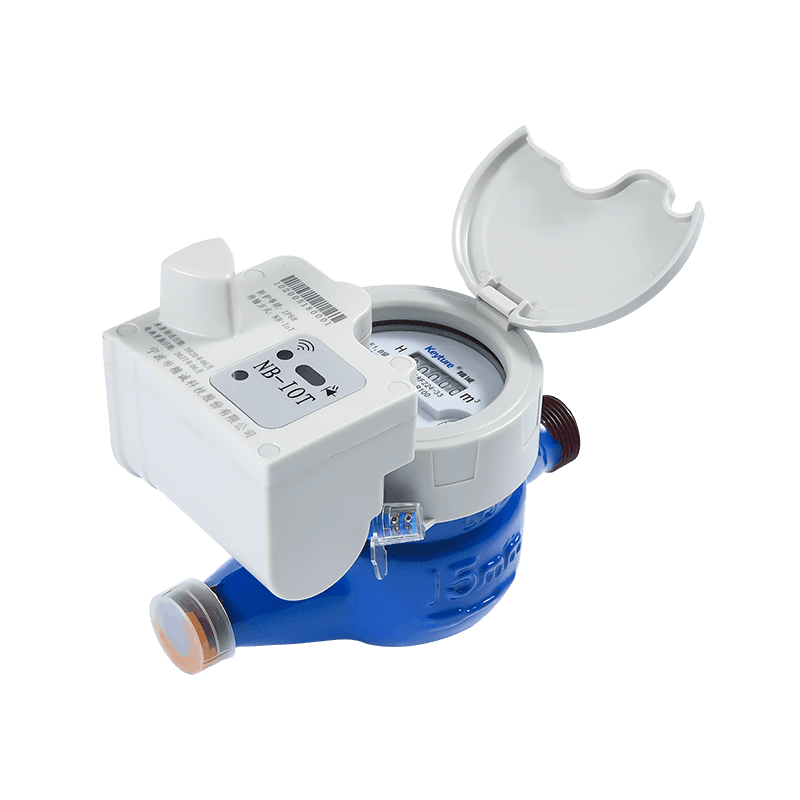

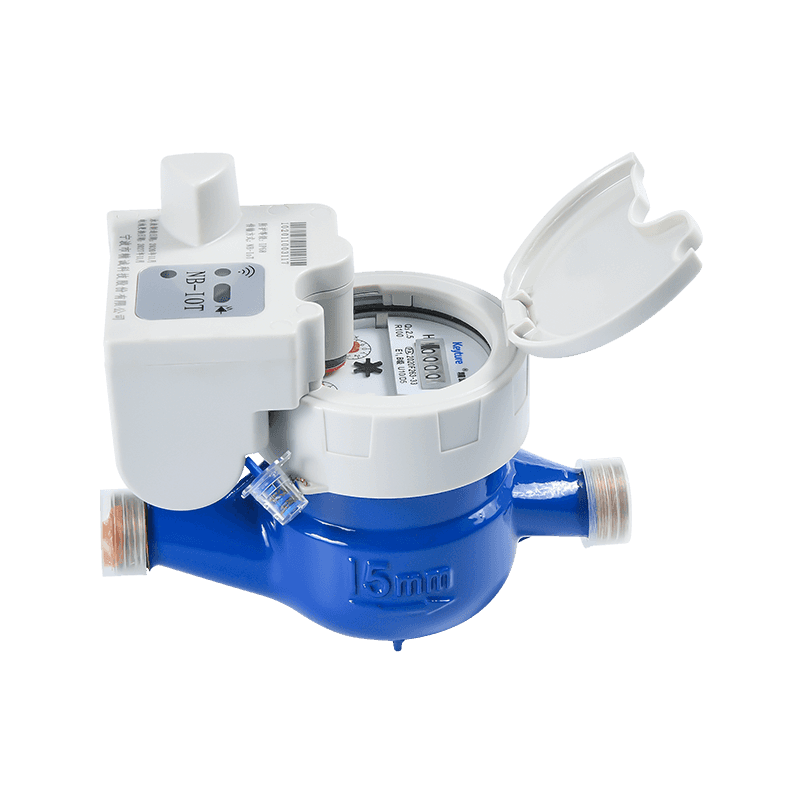

Cette série de produits sont des compteurs d'eau à distance sans fil qui séparent complètement la partie mécanique du module intelligent et téléchargent la consommation d'eau via Internet NB \ lora. NB-IOT Smart Water Metter fournit des informations sur la consommation quotidienne d'eau. Lecture automatique du compteur. Réduction de la consommation d'eau et du coût. Réduire les dommages matériels. Network Operational Insights.
Description
1. Caractéristiques
2. Paramètre électronique
| Comté de données | Courant statique | Rapport | Fréquence de fonctionnement | Puissance transmise | Recevoir une sensibilité |
| Lora | 20 μA | Interrupteur Hall \ Reed | 470-510MHz | ≤ 20 dbm | -136 1 dbm |
| Nb-lot | 10 μA | Interrupteur Hall \ Reed | B1, B2, B5, B8, NB-Lot | ≤ 23dbm | -131 1 dbm |
3. Courbe de perte de tête
4. Courbe d'erreur de précision
5. Dimension d'installation
| Article no | LXSGW-15 | LXSGW-20 | |
| L1 | MM | 260 | 295 |
| L | MM | 165 | 190 |
| H | MM | 150 | 150 |
| W | mm | 90 | 90 |
| Thread de connexion | D (mm) | G3 / 4 " | G1 " |
| D (mm) | R1 / 2 | R3 / 4 | |
| sans syndicats kg | 1,3 kg | 1,5 kg | |
6. Paramètre technique principal
| Numéro de modèle | LXSGW-15 | LXSGW-20 | |||||||||||||
| Diamètre nominal (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Ratio Q3 / Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Débit de surcharge (Q4) [M³ / H] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Débit permanent (Q3) [M³ / H] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Débit transitionnel (Q2) [M³ / H] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Débit minimum (Q1) [M³ / H] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| Classe de précision | 2 | ||||||||||||||
| Erreur maximale autorisée pour la zone de débit inférieure (MPEι) | ± 5% | ||||||||||||||
| Erreur maximale autorisée pour la zone de débit supérieure (MPEμ) | ± 2% pour l'eau ayant une température ≤ 30 ℃ ± 3% pour l'eau ayant une température > 30 ℃ | ||||||||||||||
| Classe de température | T30, T50 | ||||||||||||||
| Classes de pression de l'eau | Carte 16 | ||||||||||||||
| Cours de perte de pression | △ P63 | ||||||||||||||
| Indiquant la plage [m³] | 99 999 | ||||||||||||||
| Résolution du | 0.00005 | ||||||||||||||
| Indication du dispositif [m³] | |||||||||||||||
| Classes de sensibilité au profil de flux | U10 D5 | ||||||||||||||
| Limitation d'orientation | Horizontal | ||||||||||||||
