KM01-15

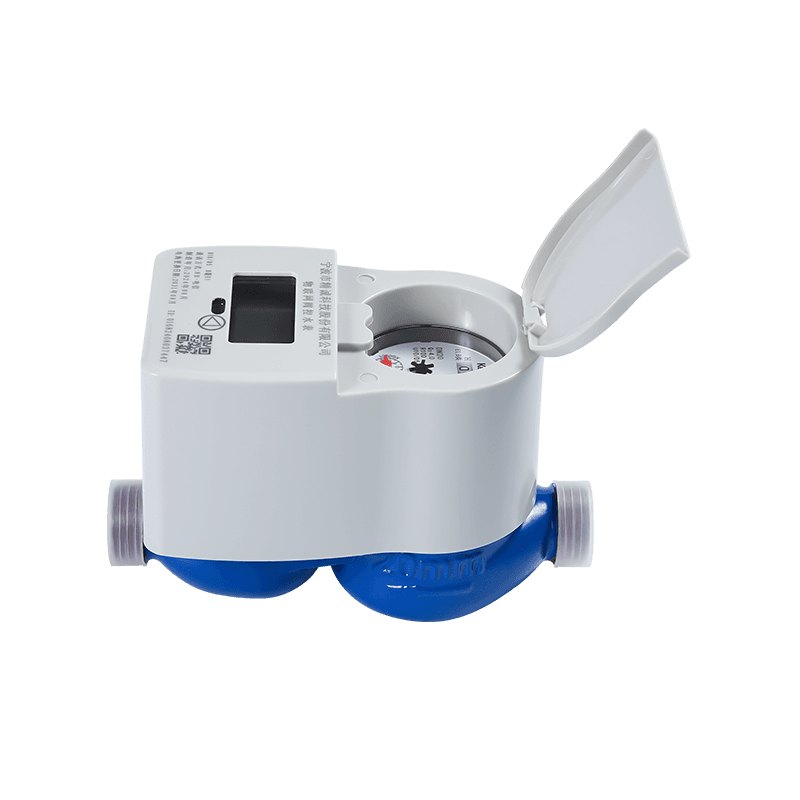

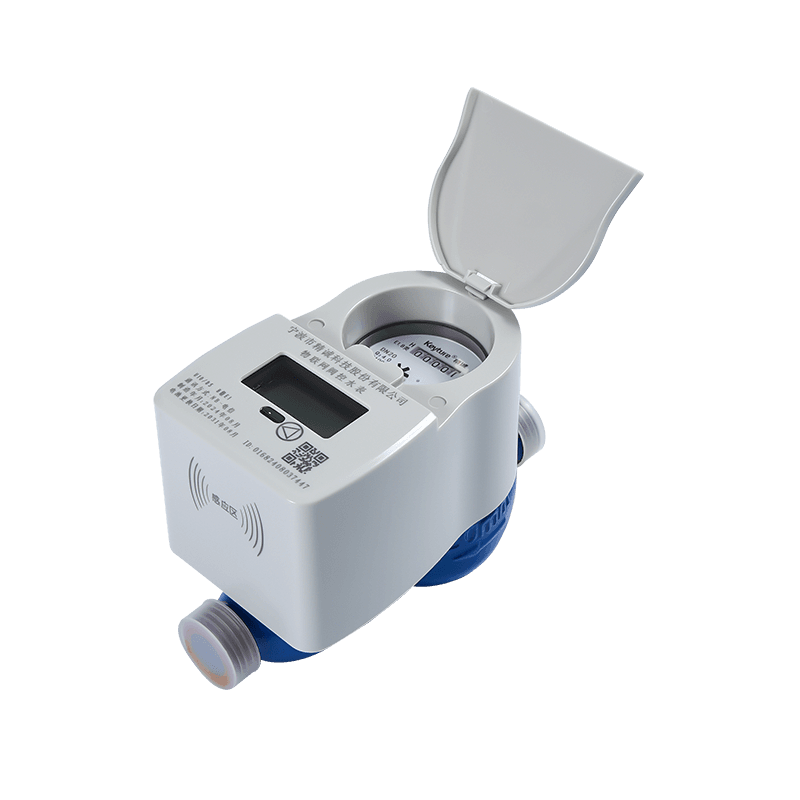

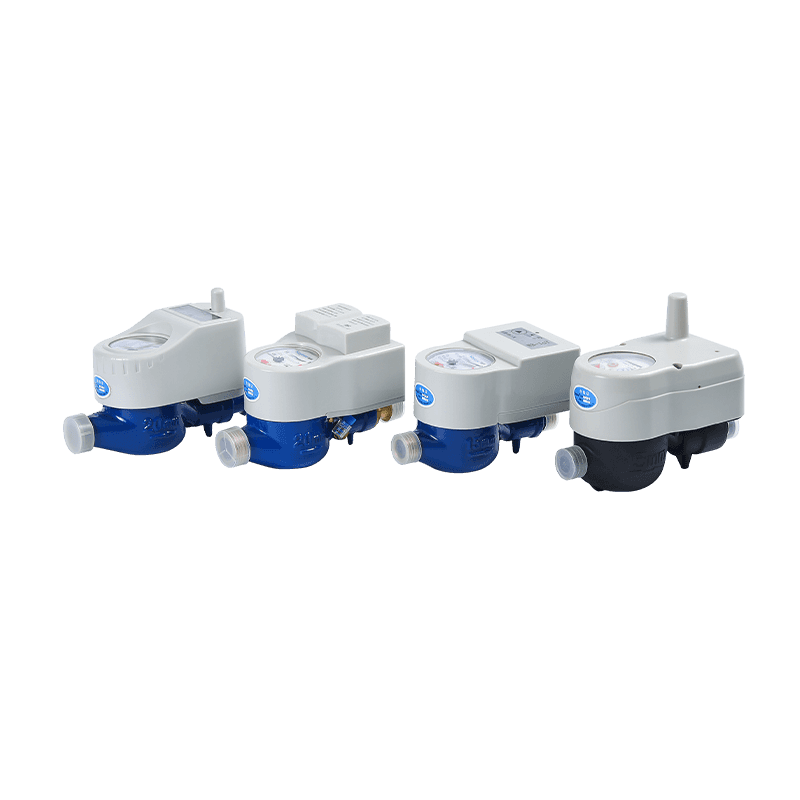

Cette série de produits sont des compteurs d'eau à distance sans fil qui séparent complètement la partie mécanique du module intelligent et téléchargent la consommation d'eau via Internet NB \ lora. Les facteurs de propagation multiples peuvent être ajustés pour améliorer la couverture du signal dans des conditions difficiles telles que les puits souterrains
Description
1. Caractéristiques
2. Paramètre électronique
Comté de données | Courant statique | Rapport | Fréquence de fonctionnement | Puissance transmise | Recevoir une sensibilité |
Lora | 20 μA | Interrupteur Hall \ Reed | 470-510MHz | ≤ 20 dbm | -136 1 dbm |
Nb-lot | 10 μA | Interrupteur Hall \ Reed | B1, B2, B5, B8, NB-Lot | ≤ 23dbm | -131 1 dbm |
3. Courbe de perte de tête
4. Courbe d'erreur de précision
5. Dimension d'installation
Article no | LXSGW-15 | LXSGW-20 | |
L1 | MM | 260 | 295 |
L | MM | 180 | 190 |
H | MM | 130 | 130 |
W | mm | 113 | 113 |
Thread de connexion | D (mm) | G3 / 4 " | G1 " |
D (mm) | R1 / 2 | R3 / 4 | |
sans syndicats kg | 1,6 kg | 1,8 kg | |
6. Paramètre technique principal
Numéro de modèle | LXSGW-15 | LXSGW-20 | |||||||||||||
Diamètre nominal (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
Ratio Q3 / Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
Débit de surcharge (Q4) [M³ / H] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
Débit permanent (Q3) [M³ / H] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
Débit transitionnel (Q2) [M³ / H] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
Débit minimum (Q1) [M³ / H] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
Classe de précision | 2 | ||||||||||||||
Erreur maximale autorisée pour la zone de débit inférieure (MPEι) | ± 5% | ||||||||||||||
Erreur maximale autorisée pour la zone de débit supérieure (MPEμ) | ± 2% pour l'eau ayant une température ≤ 30 ℃ ± 3% pour l'eau ayant une température > 30 ℃ | ||||||||||||||
Classe de température | T30, T50 | ||||||||||||||
Classes de pression de l'eau | Carte 16 | ||||||||||||||
Cours de perte de pression | △ P63 | ||||||||||||||
Indiquant la plage [m³] | 99 999 | ||||||||||||||
Résolution du | 0.00005 | ||||||||||||||
Indication du dispositif [m³] | |||||||||||||||
Classes de sensibilité au profil de flux | U10 D5 | ||||||||||||||
Limitation d'orientation | Horizontal |
