KM01-13

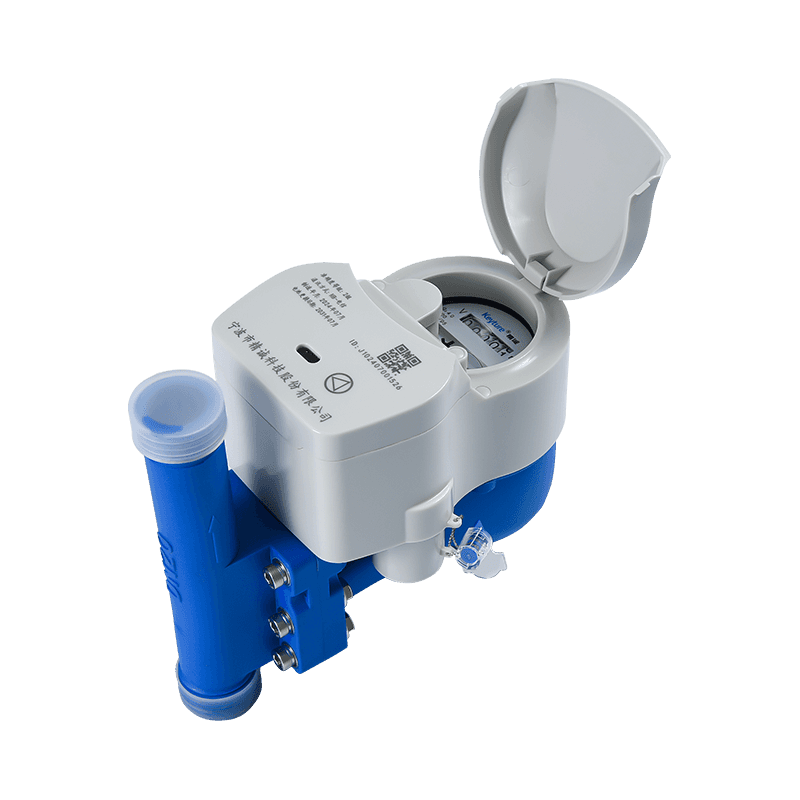

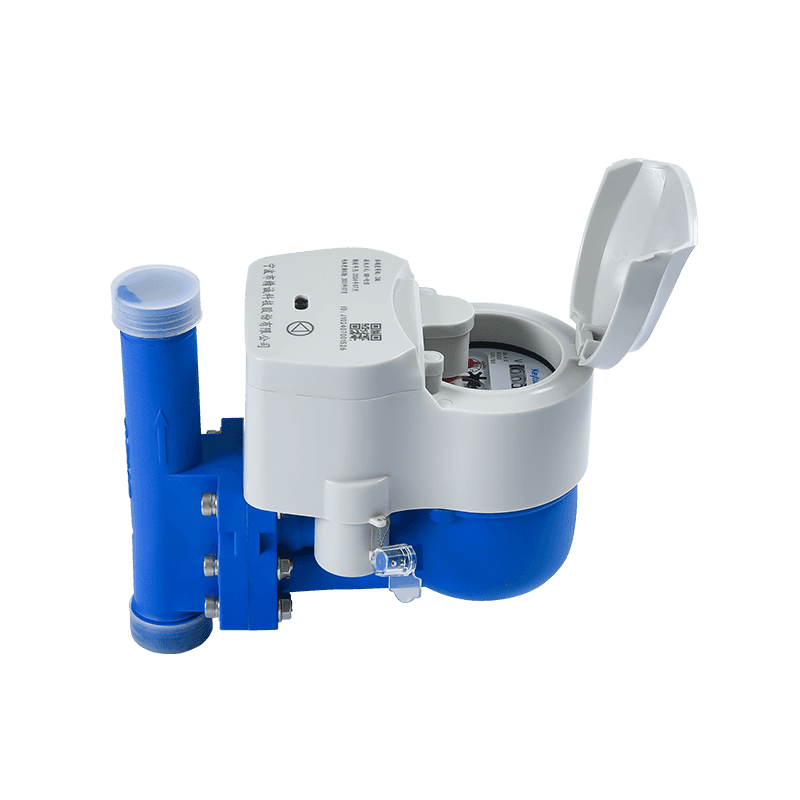

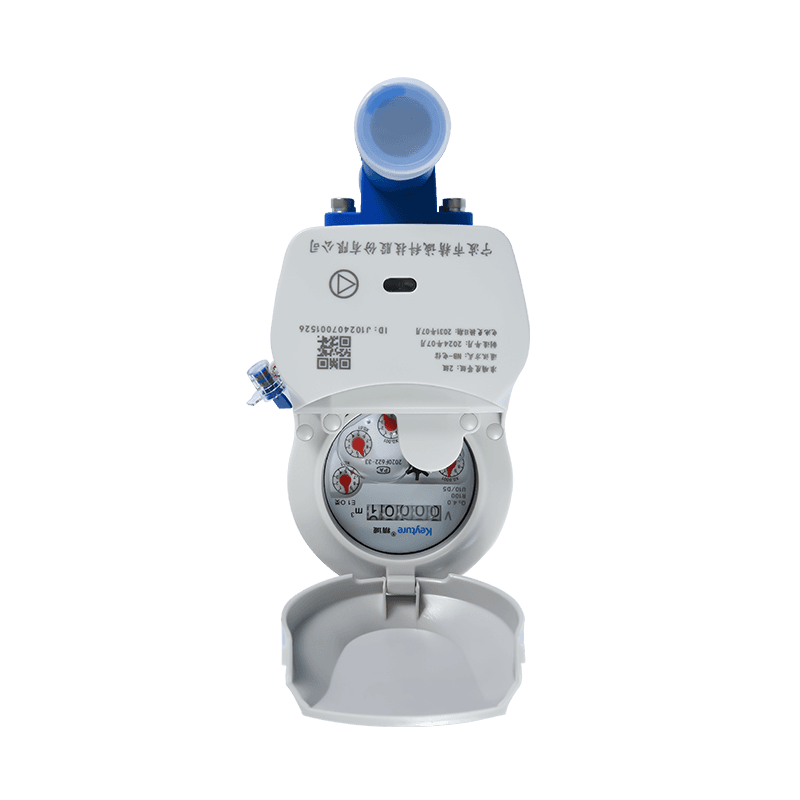

Cette série de produits sont des compteurs d'eau à distance sans fil qui séparent complètement la partie mécanique du module intelligent et téléchargent la consommation d'eau via Internet NB \ lora. Signalez les données 24h / 24 de la veille. La fréquence d'envoi peut être définie ou modifiée via la plate-forme.
Description
1. Caractéristiques
2. Paramètre électronique
| Comté de données | Courant statique | Rapport | Fréquence de fonctionnement | Puissance transmise | Recevoir une sensibilité |
| Lora | 20 μA | Interrupteur Hall \ Reed | 470-510MHz | ≤ 20 dbm | -136 1 dbm |
| Nb-lot | 10 μA | Interrupteur Hall \ Reed | B1, B2, B5, B8, NB-Lot | ≤ 23dbm | -131 1 dbm |
3. Courbe de perte de tête
4. Courbe d'erreur de précision
5. Dimension d'installation
| Article no | LXSGW-15 | LXSGW-20 | |
| L1 | MM | 260 | 270 |
| L | MM | 185 | 190 |
| H | MM | 165 | 165 |
| W | mm | 102 | 102 |
| Thread de connexion | D (mm) | G3 / 4 " | G1 " |
| D (mm) | R1 / 2 | R3 / 4 | |
| sans syndicats kg | 1,4 kg | 1,6 kg | |
6. Paramètre technique principal
| Numéro de modèle | LXSGW-15 | LXSGW-20 | |||||||||||||
| Diamètre nominal (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Ratio Q3 / Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Débit de surcharge (Q4) [M³ / H] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Débit permanent (Q3) [M³ / H] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Débit transitionnel (Q2) [M³ / H] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Débit minimum (Q1) [M³ / H] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| Classe de précision | 2 | ||||||||||||||
| Erreur maximale autorisée pour la zone de débit inférieure (MPEι) | ± 5% | ||||||||||||||
| Erreur maximale autorisée pour la zone de débit supérieure (MPEμ) | ± 2% pour l'eau ayant une température ≤ 30 ℃ ± 3% pour l'eau ayant une température > 30 ℃ | ||||||||||||||
| Classe de température | T30, T50 | ||||||||||||||
| Classes de pression de l'eau | Carte 16 | ||||||||||||||
| Cours de perte de pression | △ P63 | ||||||||||||||
| Indiquant la plage [m³] | 99 999 | ||||||||||||||
| Résolution du | 0.00005 | ||||||||||||||
| Indication du dispositif [m³] | |||||||||||||||
| Classes de sensibilité au profil de flux | U10 D5 | ||||||||||||||
| Limitation d'orientation | Vertical | ||||||||||||||
