KM10-01

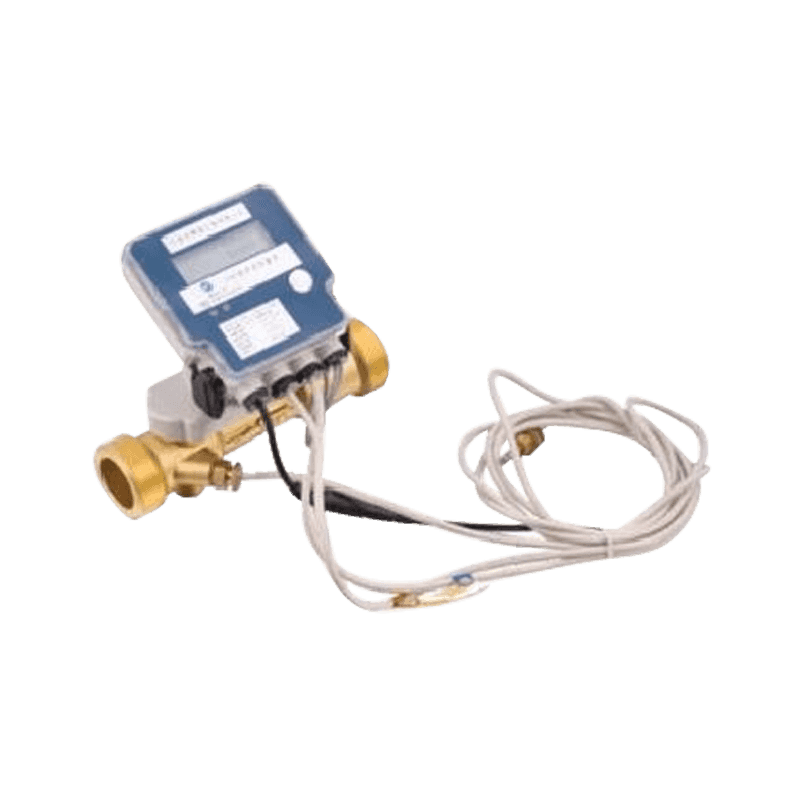

Le compteur d'eau à distance à ultrasons est un capteur d'écoulement combiné avec un microprocesseur et adopte une technologie de mesure ultrasonique avancée pour mesurer la consommation d'eau. Charge de pas, alarme anormale, batterie facile à remplacer, lecture automatique des compteurs, facturation précise, analyse et traitement des données de l'eau, analyse de fuite.
Description
1. Caractéristiques
2. Condition de travail
Température de l'eau≤50 ℃ pour l'eau froide; compteur d'eau chaude ≤ 90 ℃.
Pression d'eau≤1MPA (PN: 1,6 MPA / 16BAR)
3. Paramètre électronique
| Erreur d'appariement du capteur de température | Protection du courant faible | Température de travail | Courant statique | Tension opérationnelle nominale | Tension de fonctionnement |
| <0,05 ℃ | <2,5 V | 0,1 ~ 55 ℃ | <8ua | 3.6 V | 2.5V-3.6V |
4. Courbe de perte de tête
5. Courbe d'erreur de précision
6. Dimension d'installation
| Article no | 20 | 25 | 32 | |
| L1 | MM | 130 | 160 | 180 |
| L | MM | 230 | 270 | 295 |
| H | MM | 100 | 105 | 110 |
| W | MM | 100 | 100 | 100 |
| Thread de connexion | MM | G1 | G1-1 / 4 | G1-1 / 2 |
| Poids | kg | 0.7 | 0.9 | 1.2 |
7. Principales données techniques
| Diamètre nominal ( DN ) | 8 MM | 15 MM | 20 MM | 25 MM | |
| Q4M³ / H | 1.25 | 3.125 | 5 | 7.875 | |
| Q3 m³ / h | 1 | 2.5 | 4 | 6.3 | |
| Q2M³ / H | R80 | / | 50 | 80 | 126 |
| R100 | / | 40 | 64 | 100.8 | |
| R160 | 10 | 25 | 40 | 63 | |
| Q1M³ / H | R80 | / | 31.25 | 50 | 78.75 |
| R100 | / | 25 | 40 | 63 | |
| R160 | 6.25 | 15.625 | 25 | 39.375 | |
| Résolution de le indicateur de dispositif [M³] | 0.00001 | ||||
| Indiquant la plage [M³] | 99999.9999 | ||||
| Nominal Diamètre ( DN ) | Q3 / Q1 | Q4 m³ / h | Q3 m³ / h | Q2 m³ / h | Q1 m³ / h | Résolution du dispositif indiquant [m³] | Indiquant la plage [m³] |
| 32 MM | R80 | 12.5 | 10 | 200 | 125 | 0.00001 | 99999.99 |
| R100 | 160 | 100 | |||||
| R160 | 100 | 62.5 | |||||
| 40 mm | R80 | 20 | 16 | 320 | 200 | ||
| R100 | 256 | 160 | |||||
| R160 | 160 | 100 | |||||
| 50 mm | R80 | 31.25 | 25 | 500 | 312.5 | ||
| R160 | 250 | 156.25 | |||||
| R200 | 200 | 125 | |||||
| 65 mm | R80 | 50 | 40 | 800 | 500 | ||
| R160 | 400 | 250 | |||||
| R200 | 320 | 200 | |||||
| 80 mm | R80 | 78.75 | 63 | 1250 | 787.5 | ||
| R160 | 625 | 393.75 | |||||
| R200 | 504 | 315 | |||||
| 100 mm | R80 | 125 | 100 | 2000 | 1250 | ||
| R160 | 1000 | 625 | |||||
| R200 | 800 | 500 | |||||
| 125 mm | R80 | 200 | 160 | 3200 | 2000 | ||
| R160 | 1600 | 1000 | |||||
| R200 | 1280 | 800 | |||||
| 150 mm | R80 | 312.5 | 250 | 5000 | 3125 | ||
| R160 | 2500 | 1562.5 | |||||
| R200 | 2000 | 1250 | |||||
| 200 mm | R80 | 500 | 400 | 8000 | 5000 | ||
| R160 | 4000 | 2500 | |||||
| R200 | 3000 | 2000 | |||||
| 250 mm | R80 | 787.5 | 630 | 12600 | 7875 | ||
| R160 | 5300 | 3937.5 | |||||
| R200 | 5040 | 3150 | |||||
| 300 mm | R80 | 1250 | 1000 | 20000 | 12500 | ||
| R160 | 10000 | 6250 | |||||
| R200 | 8000 | 5000 |
