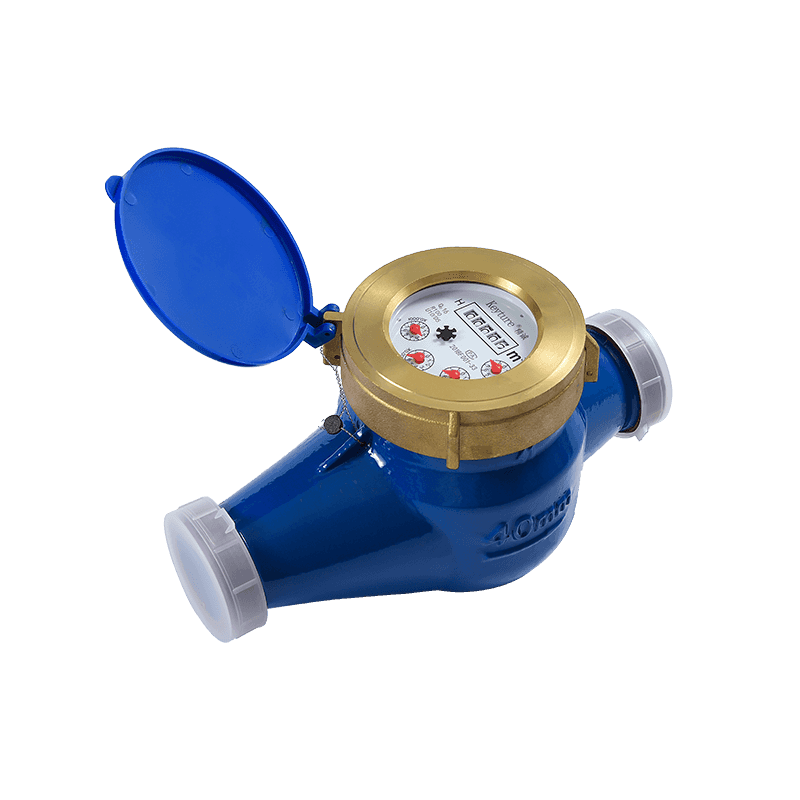

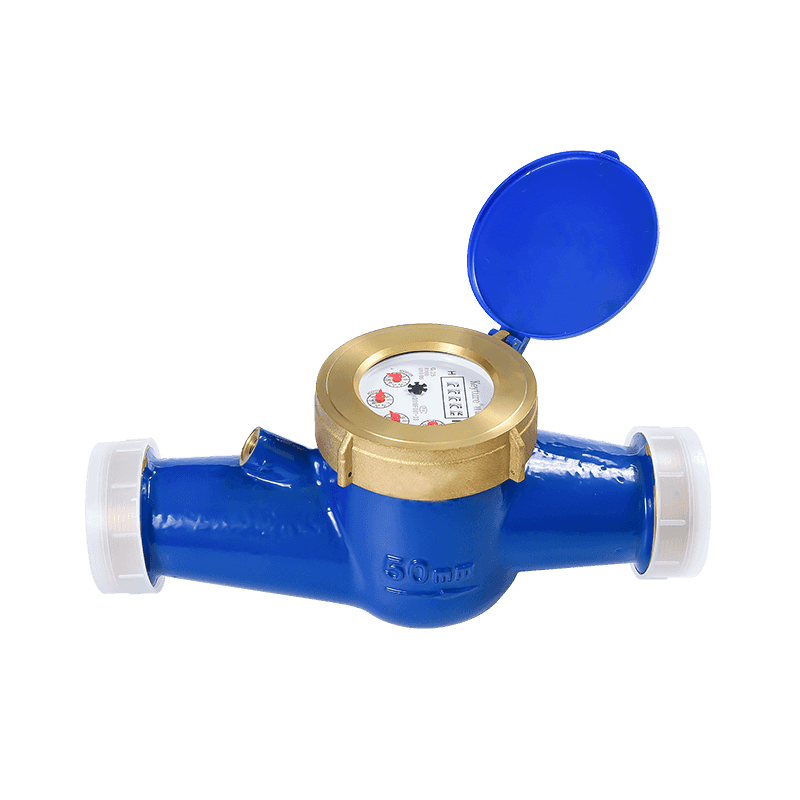

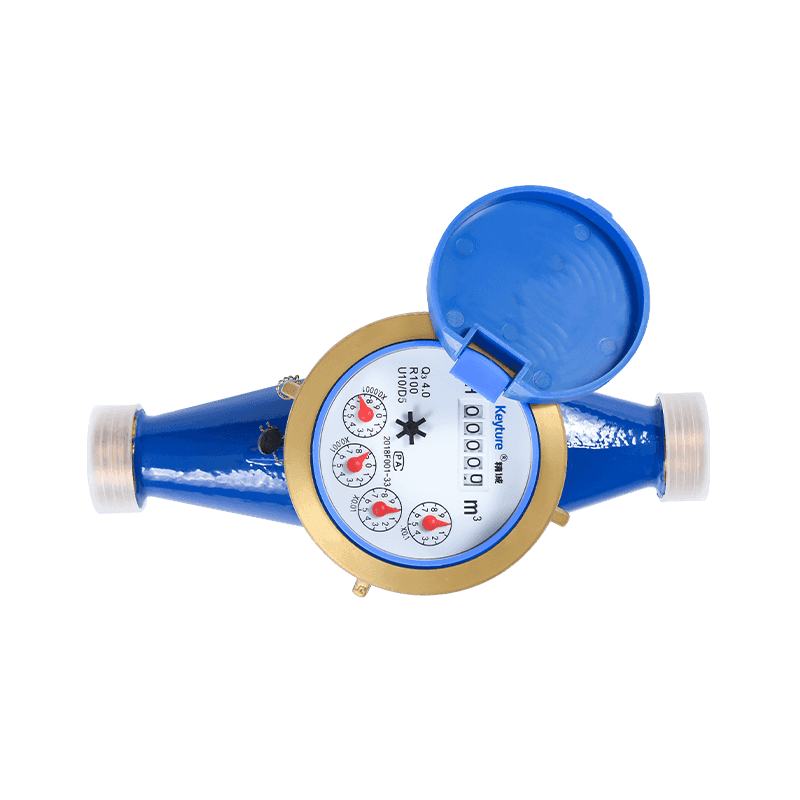

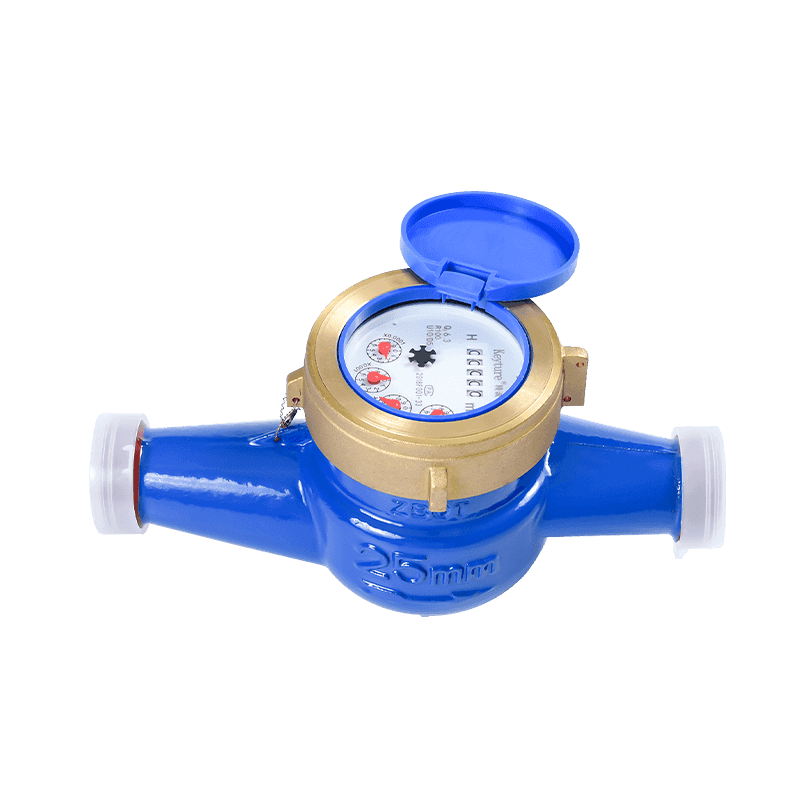

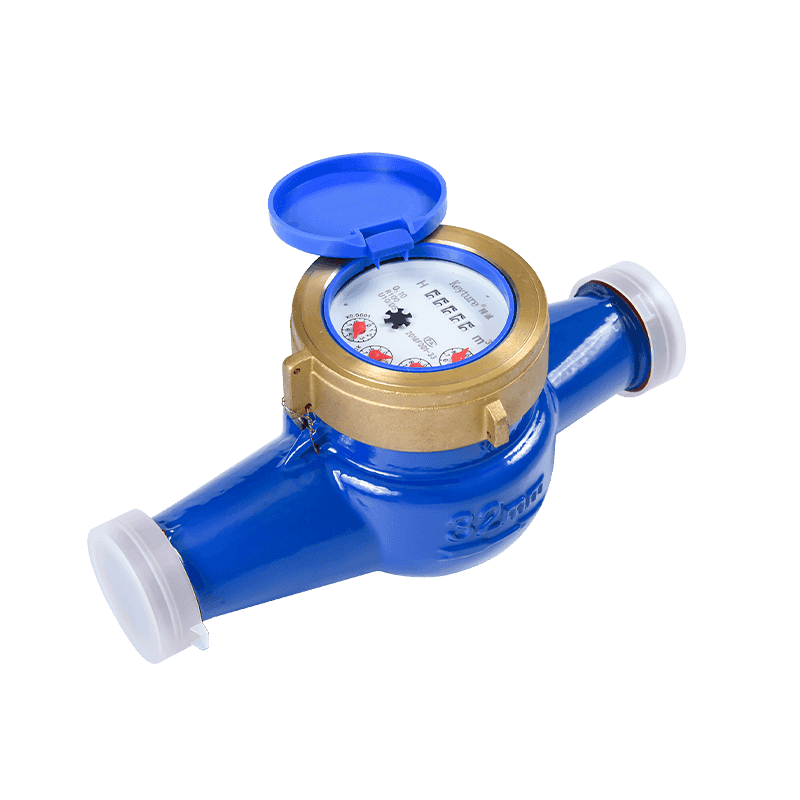

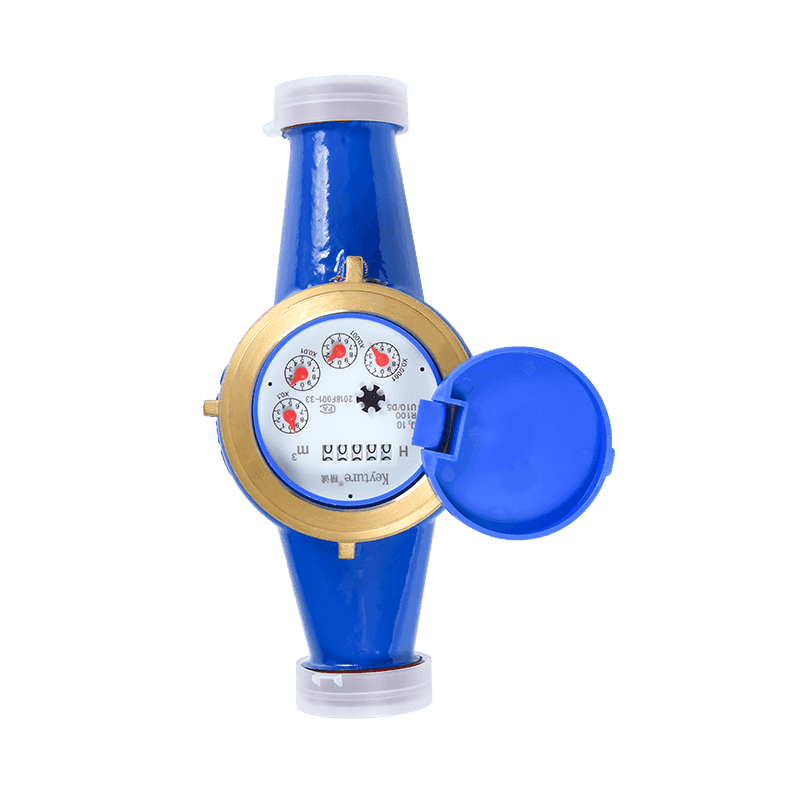

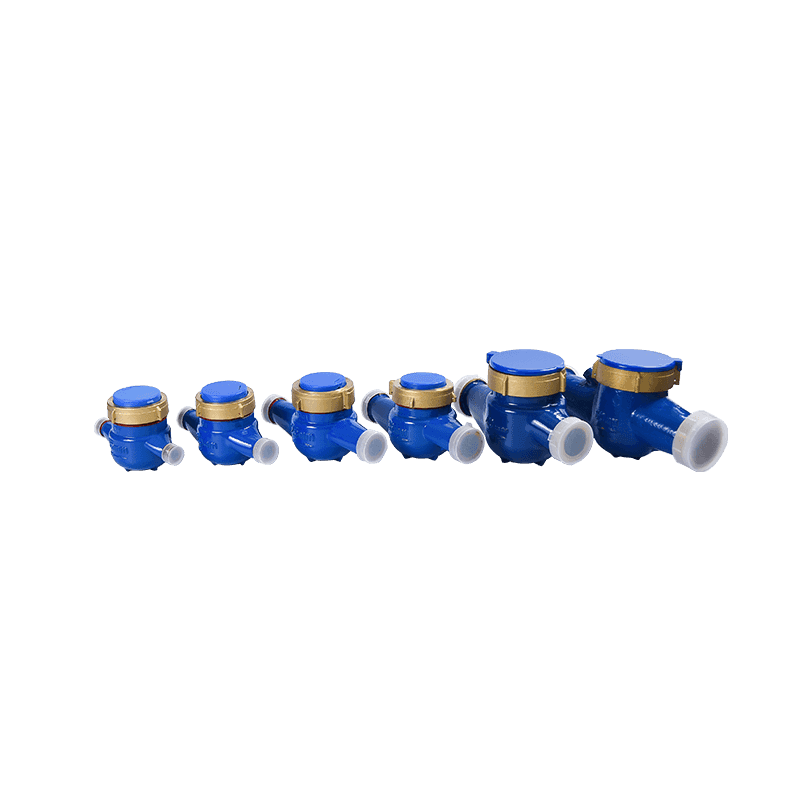

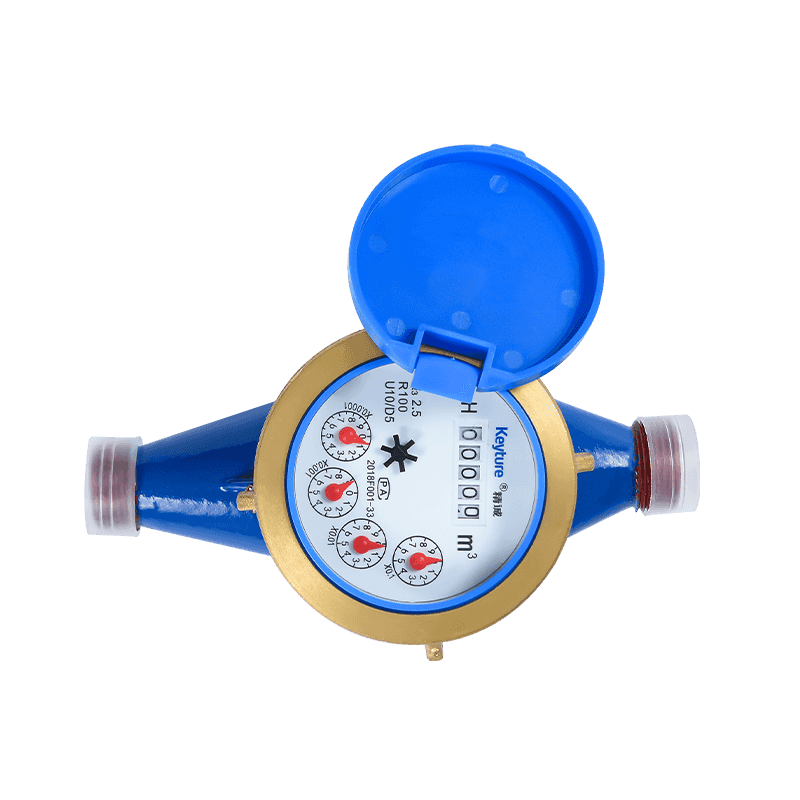

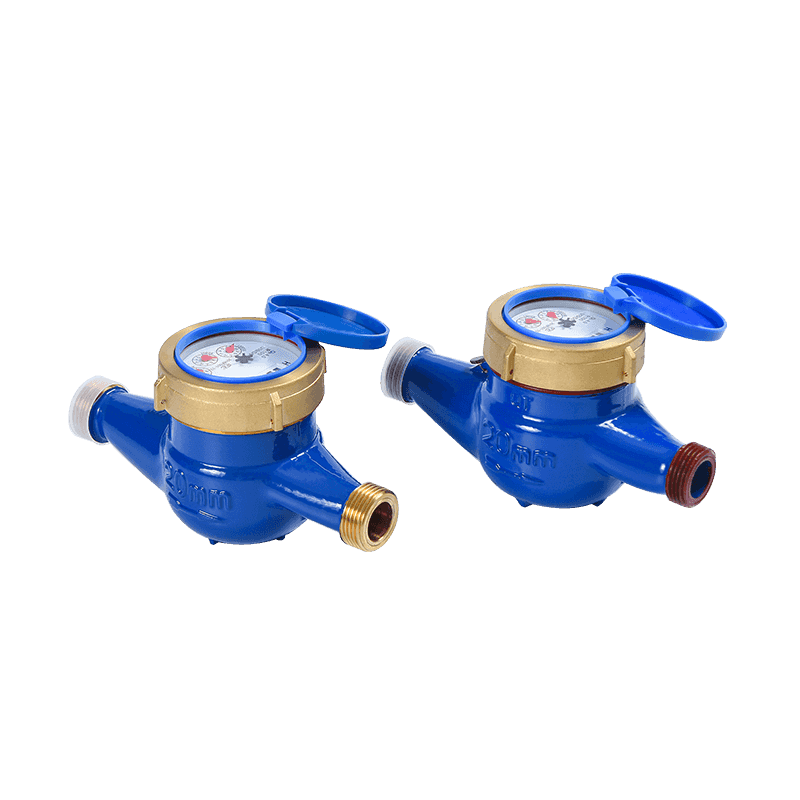

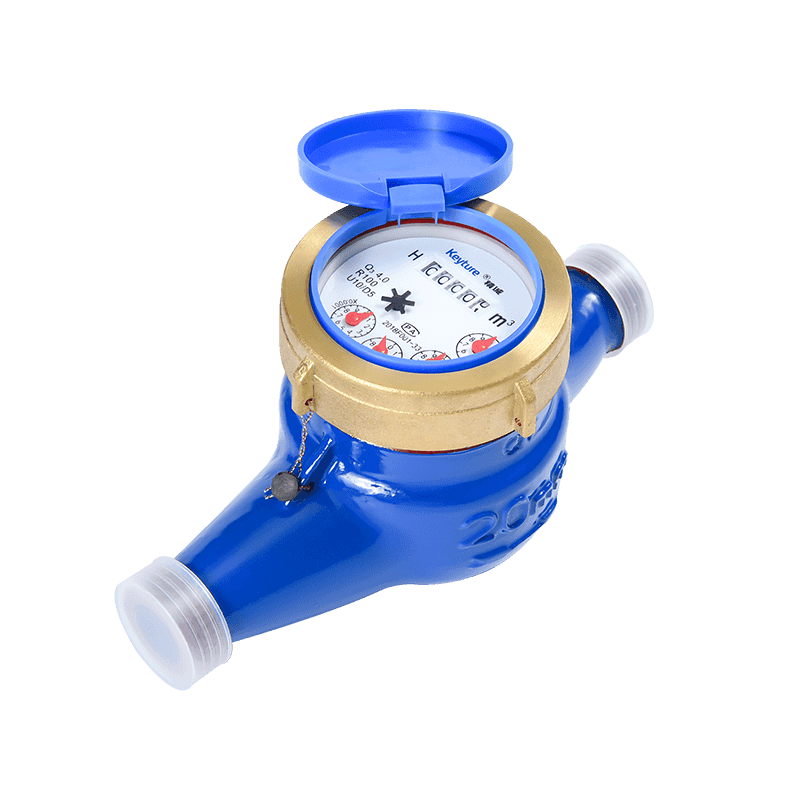

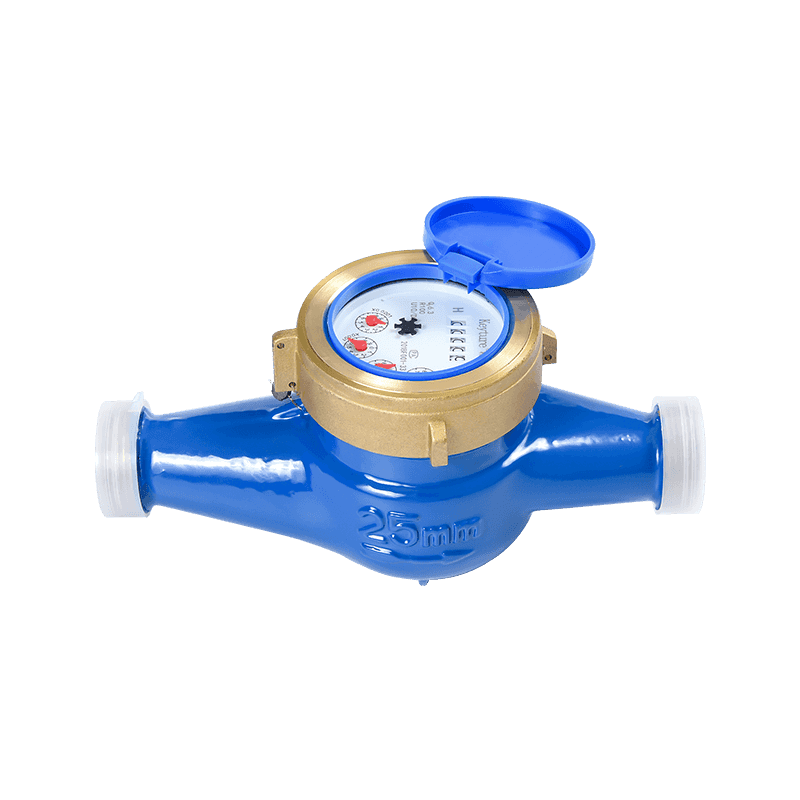

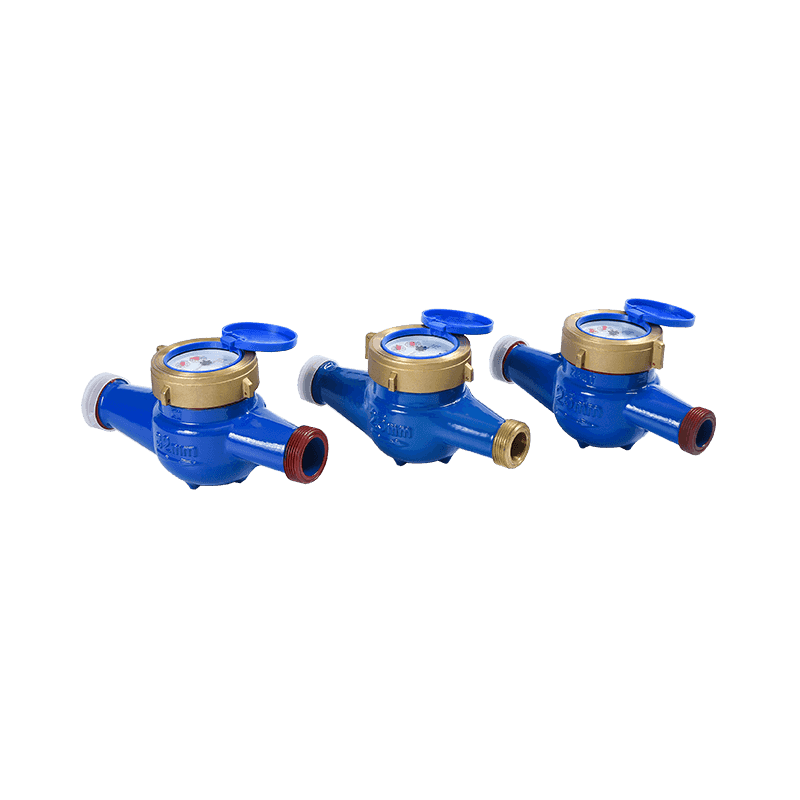

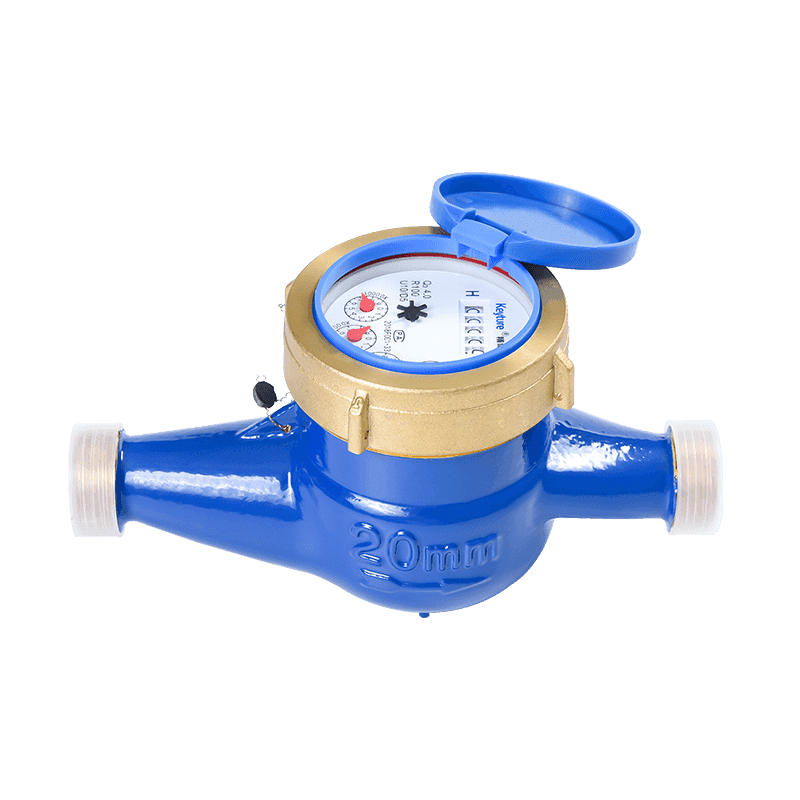

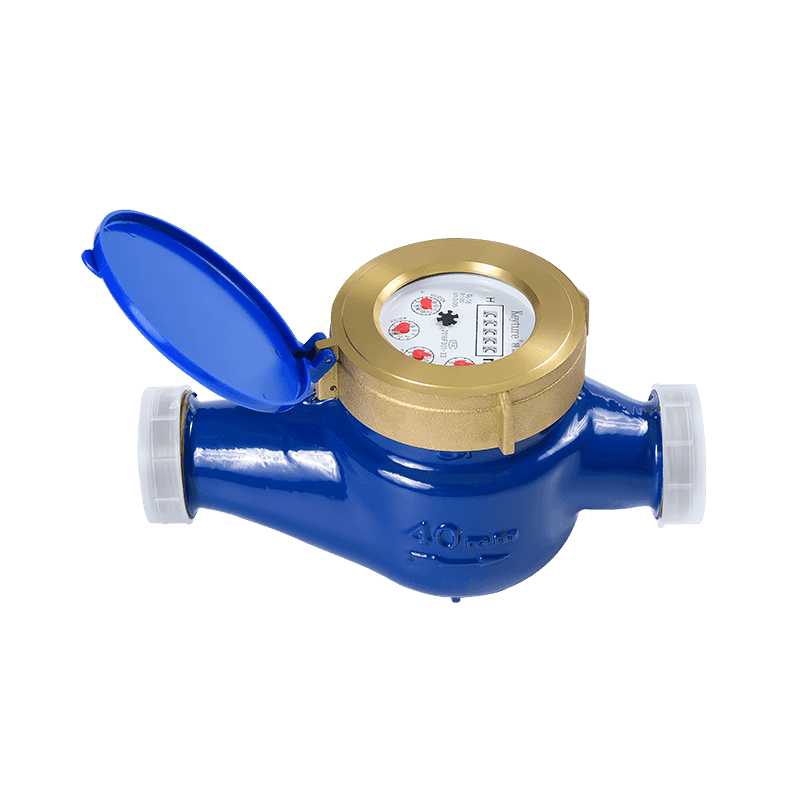

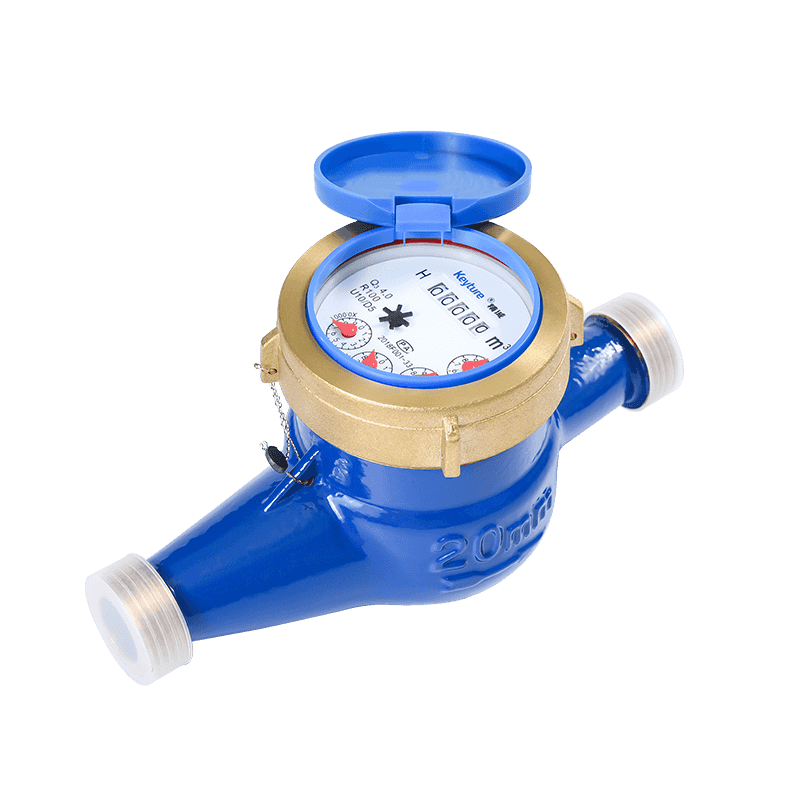

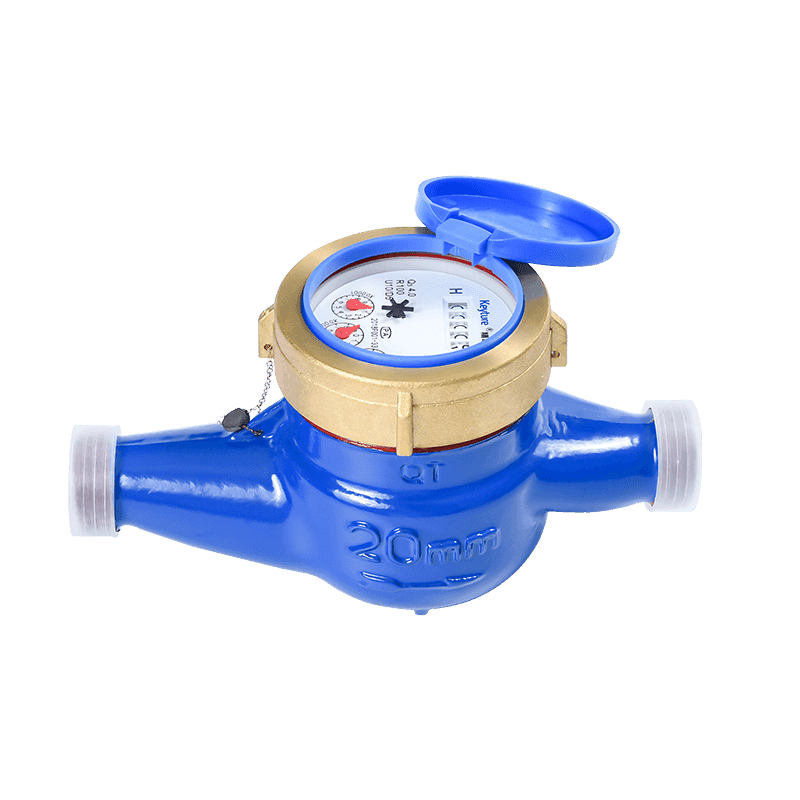

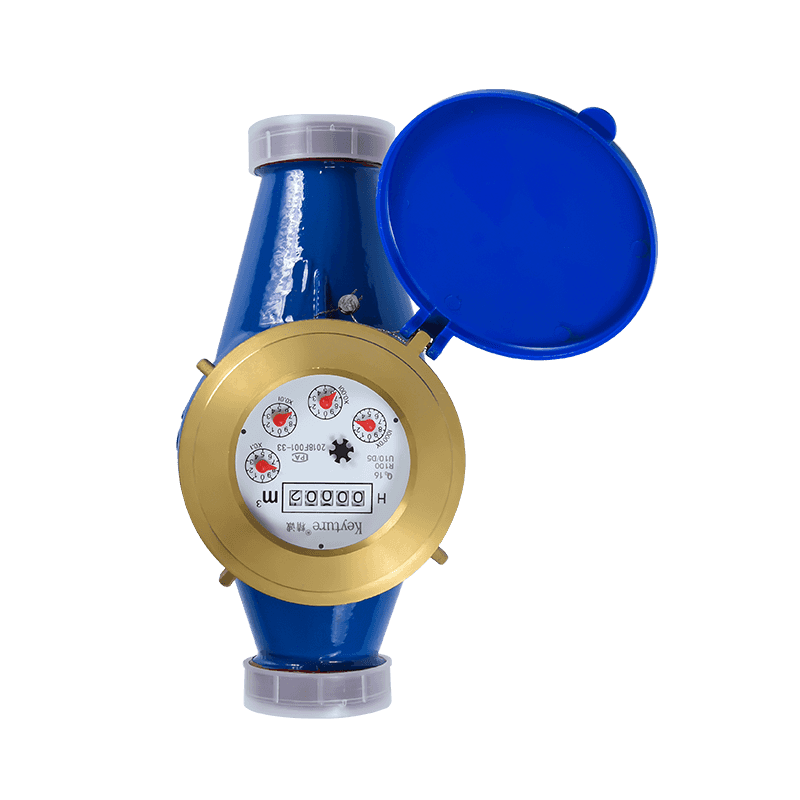

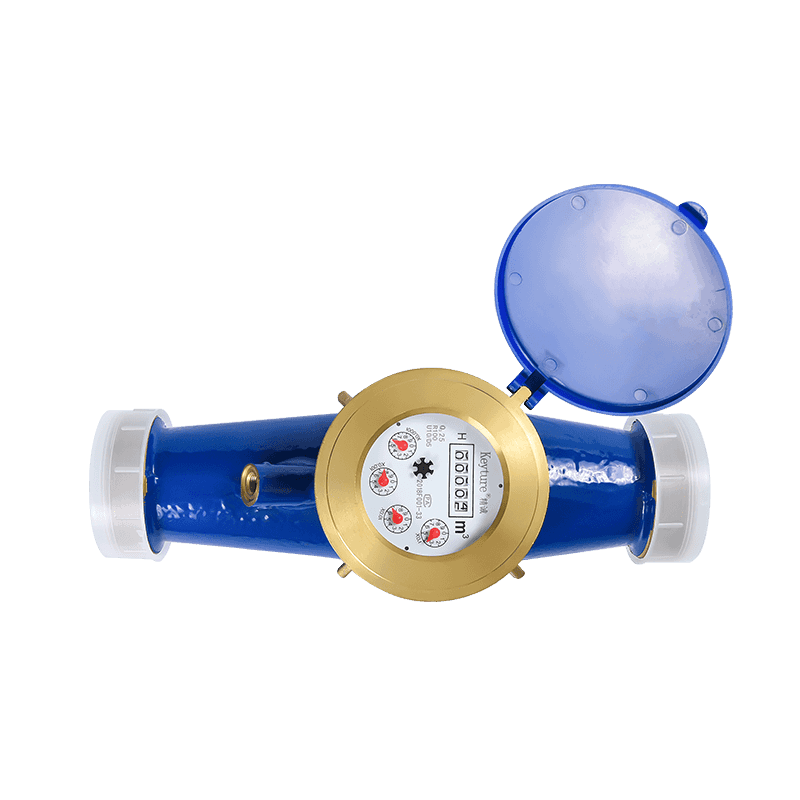

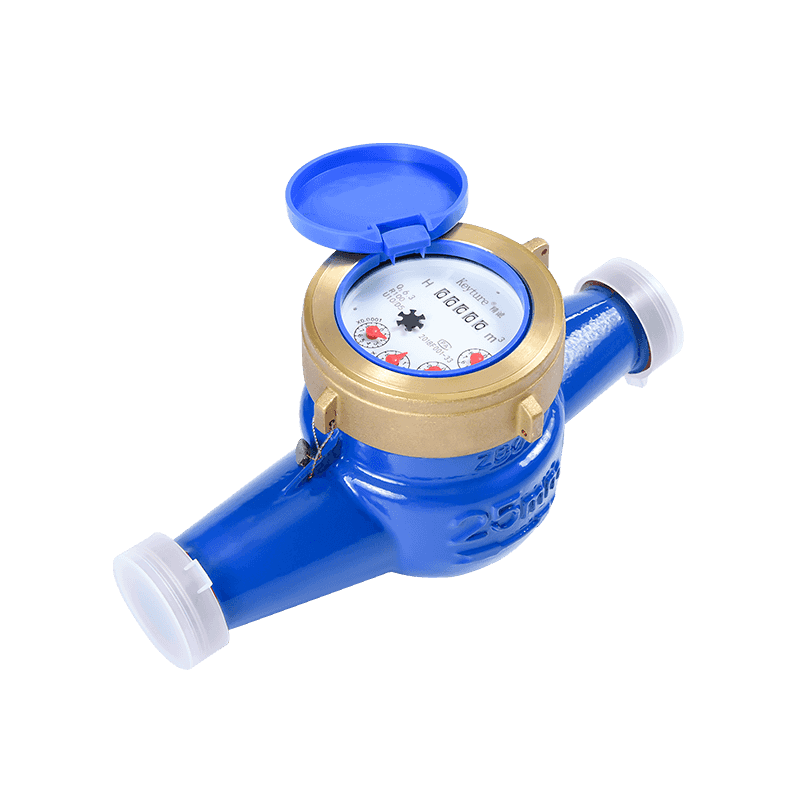

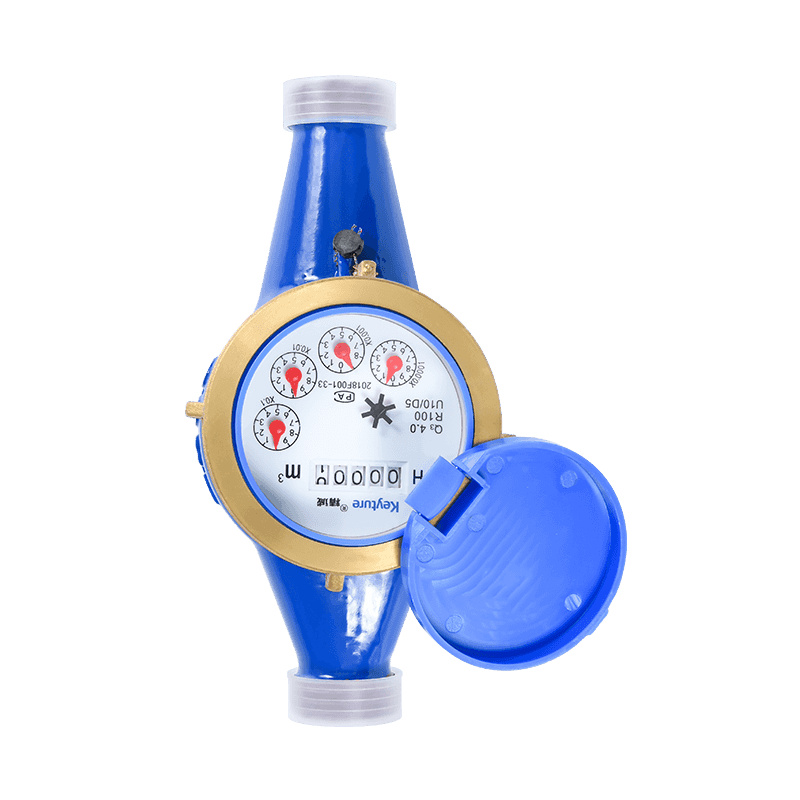

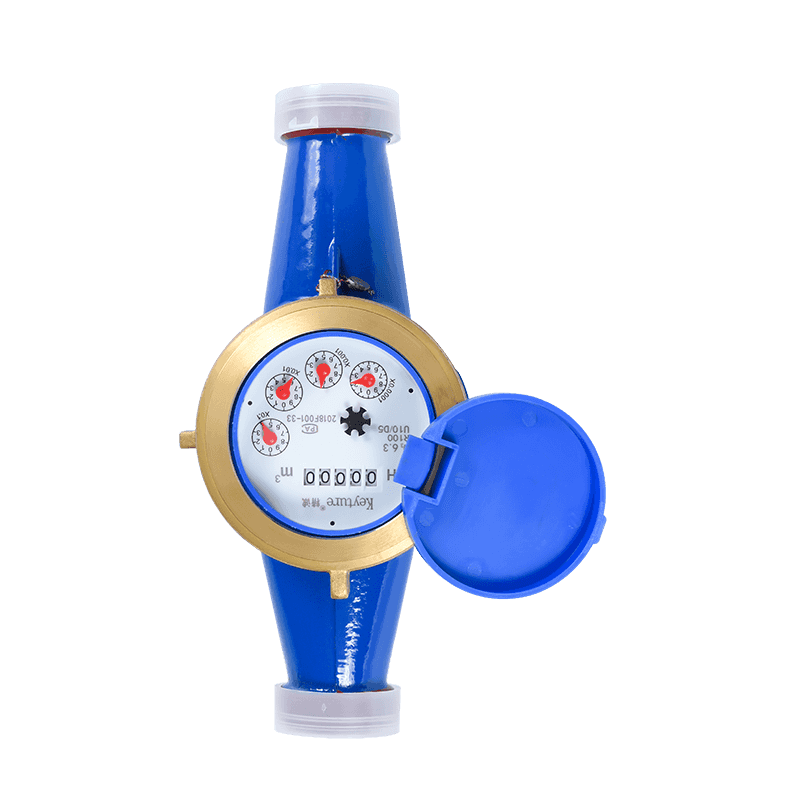

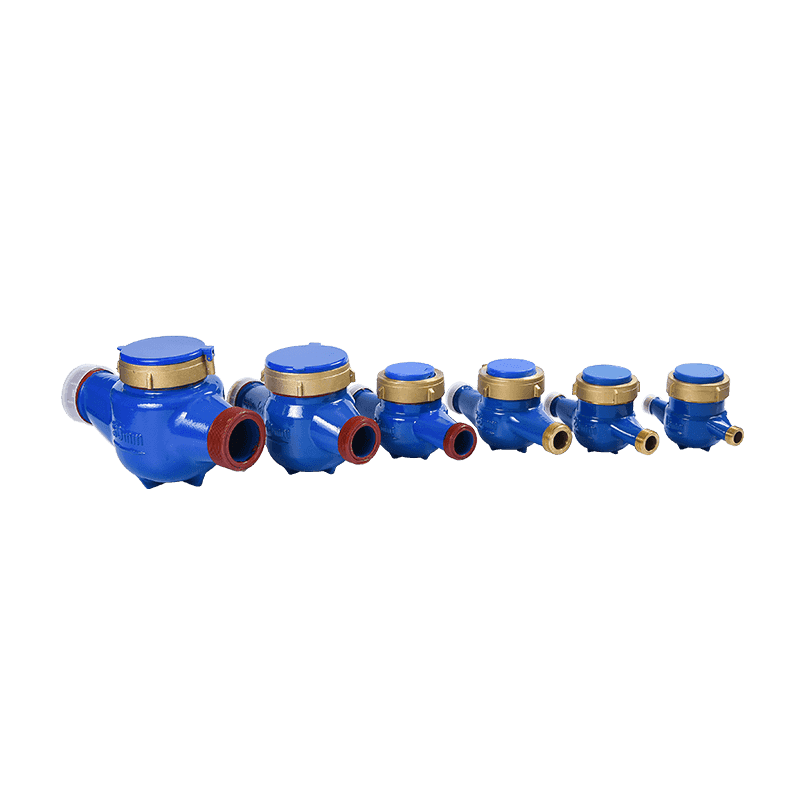

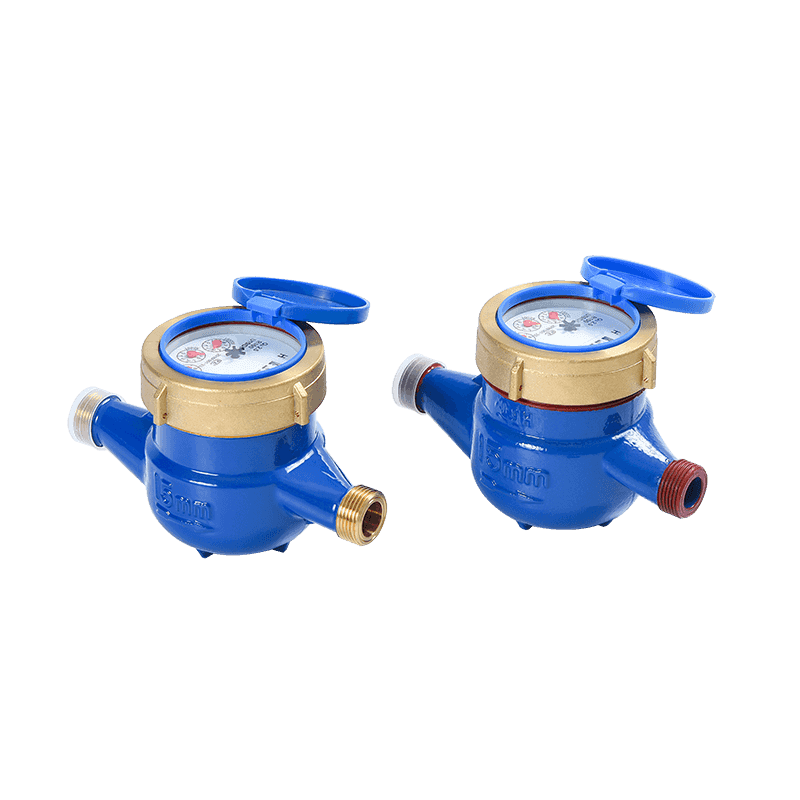

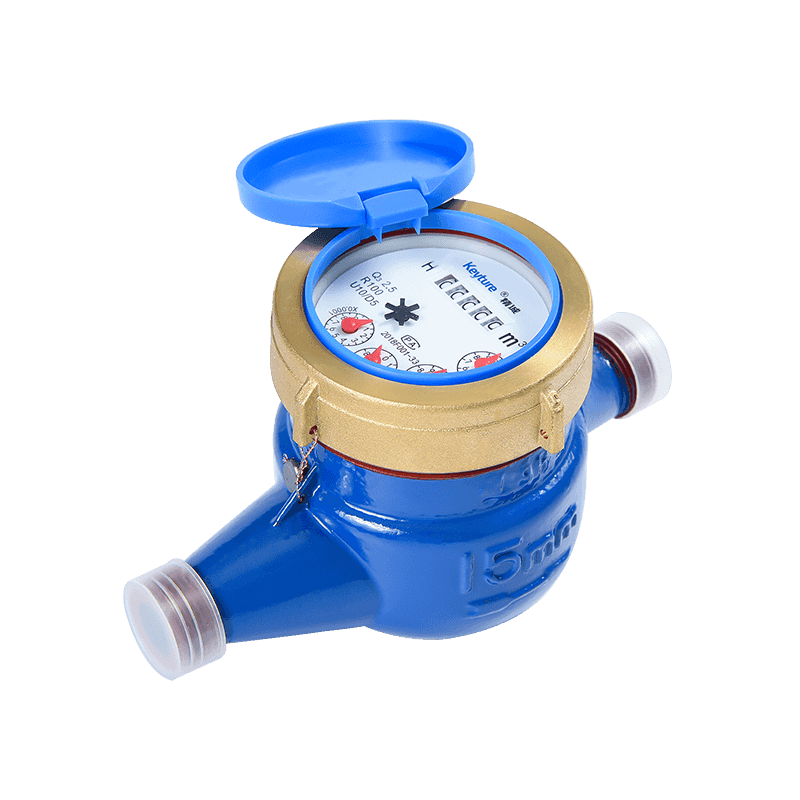

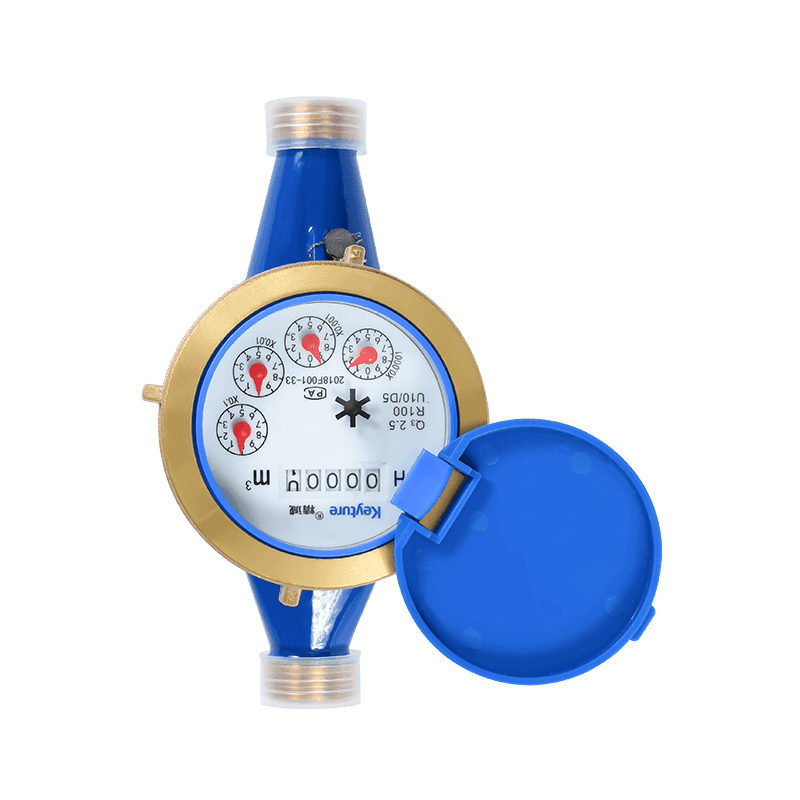

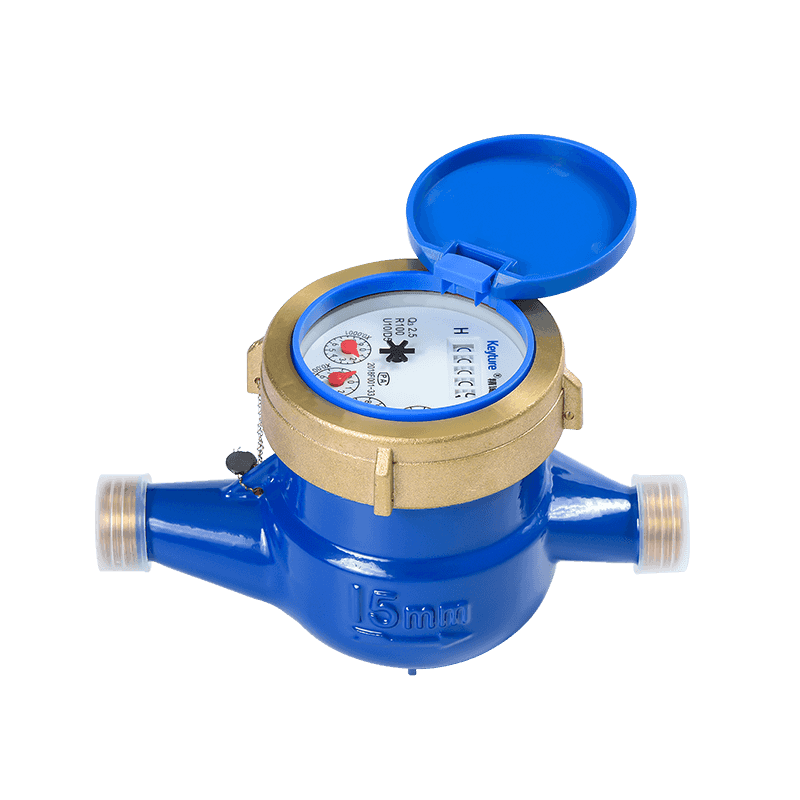

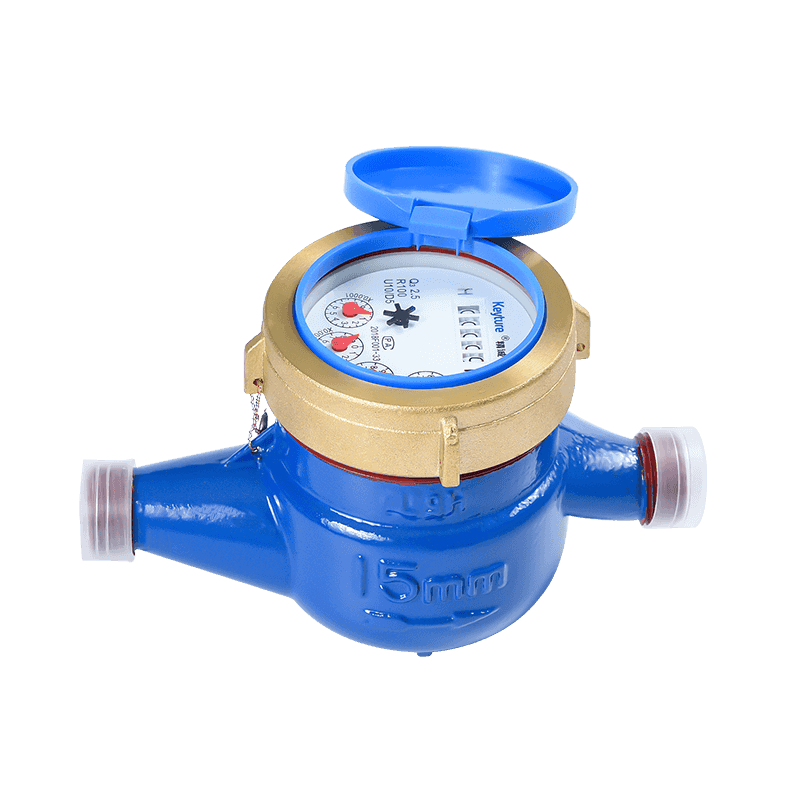

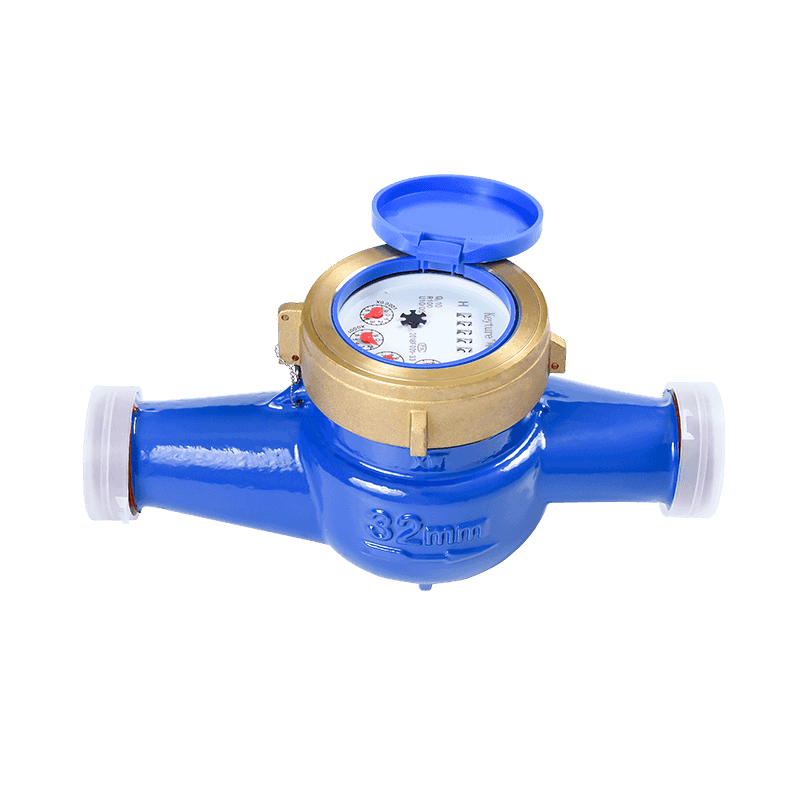

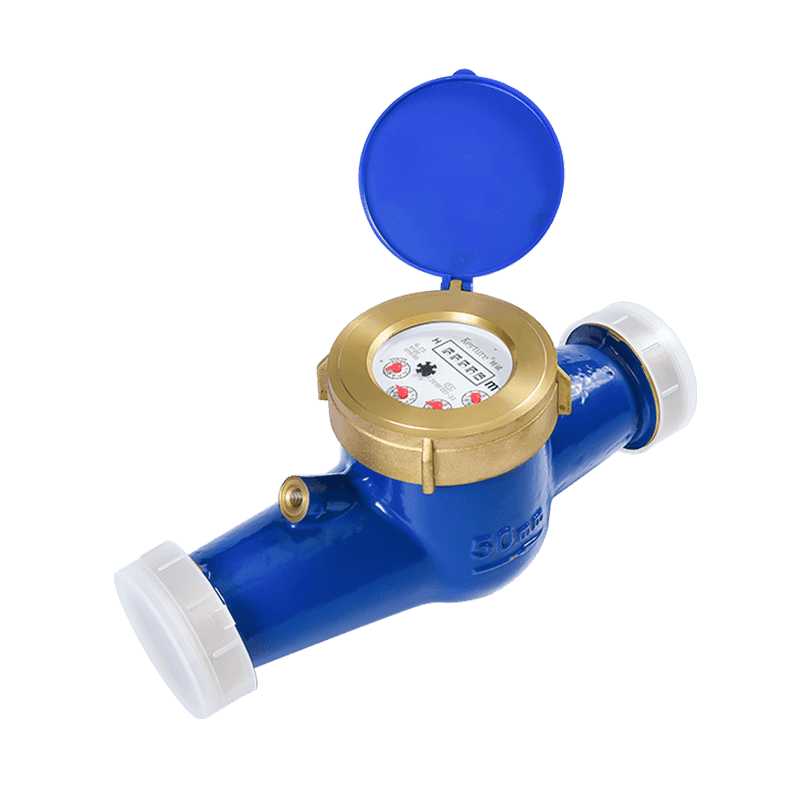

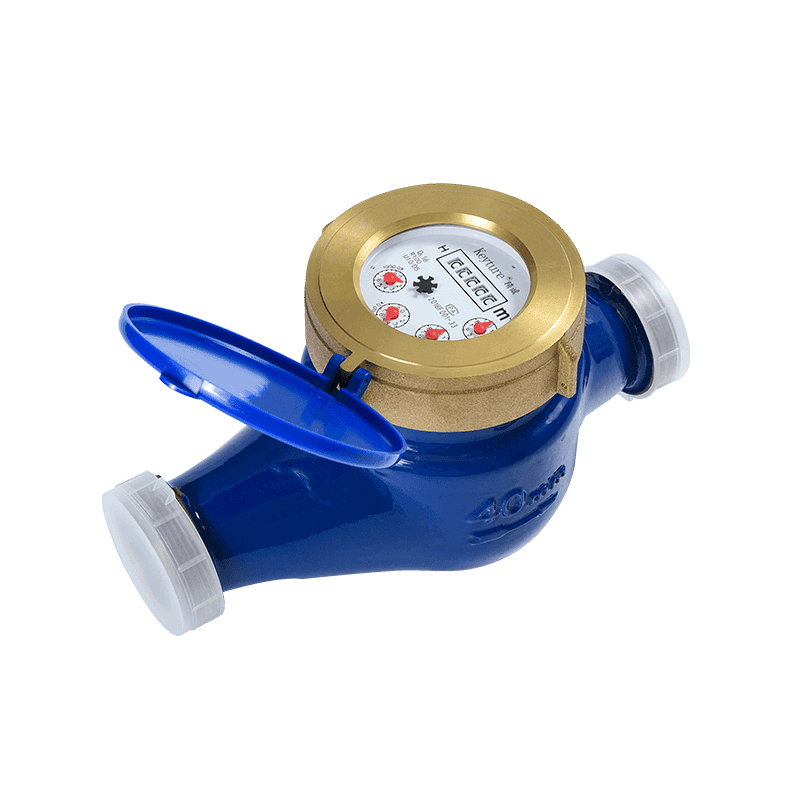

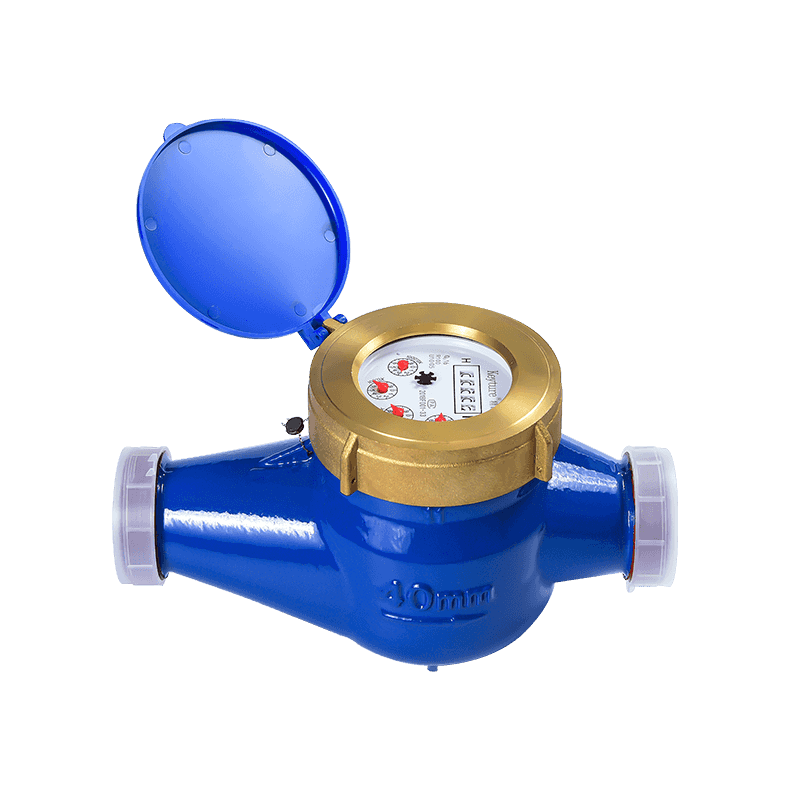

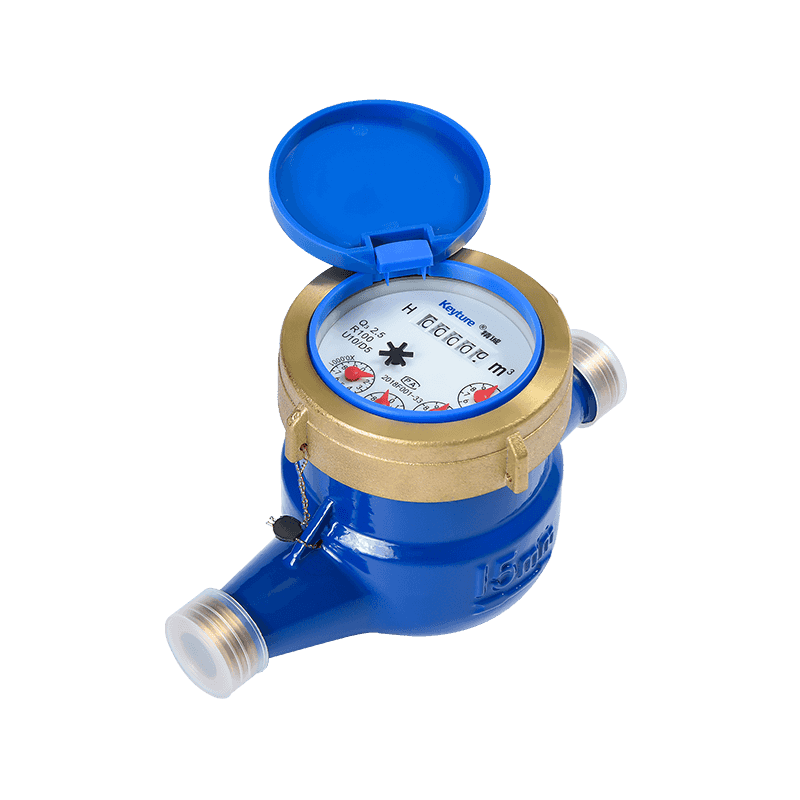

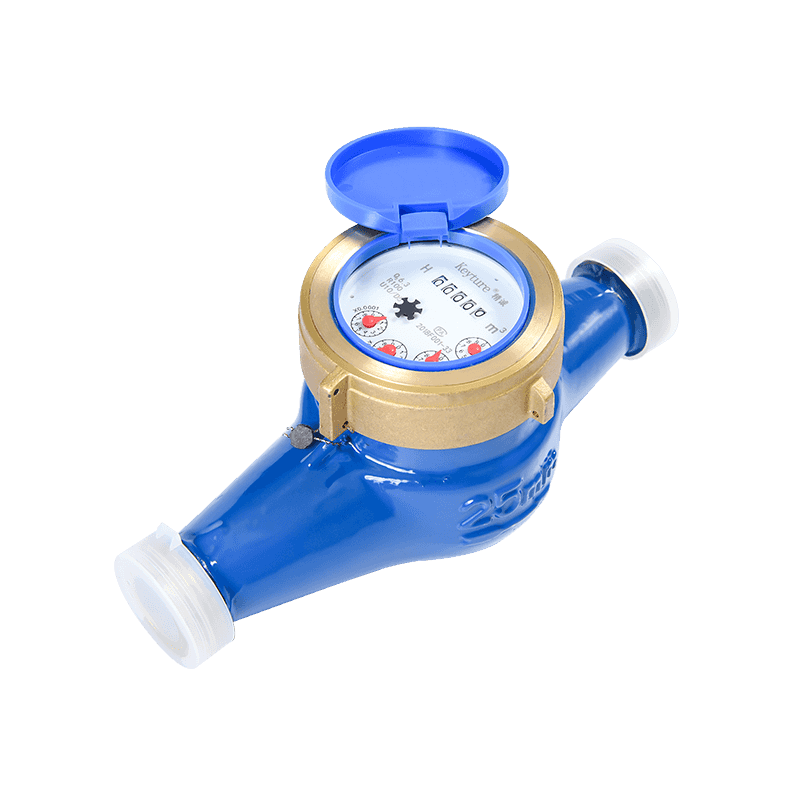

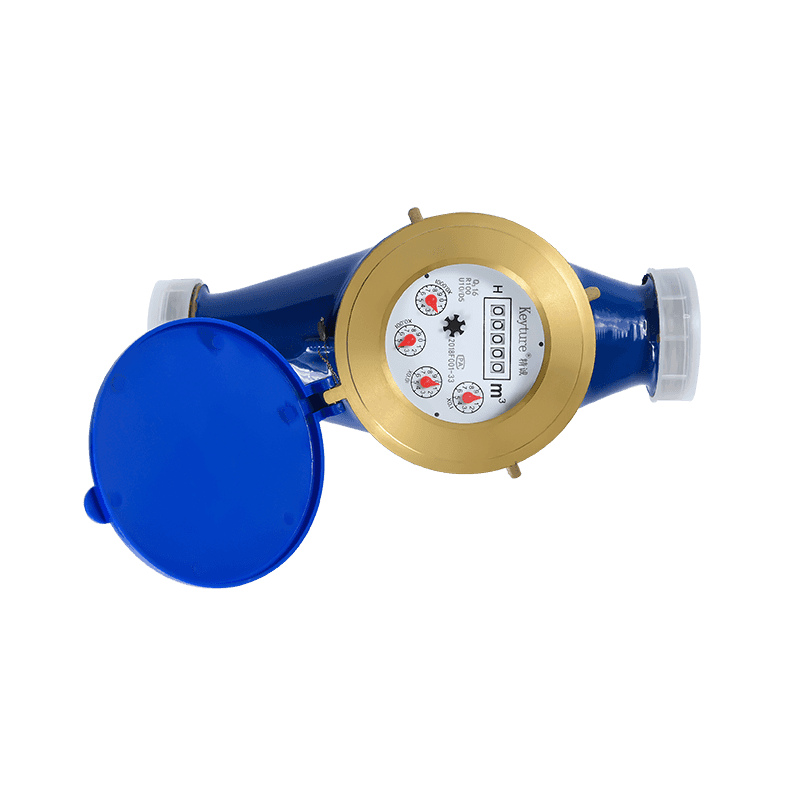

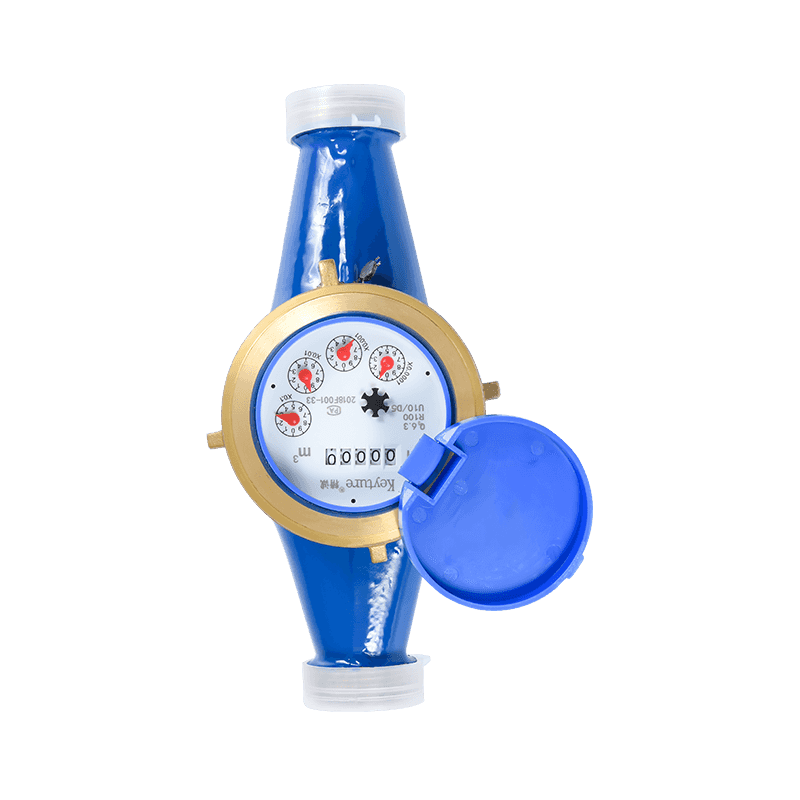

KM05-02
Mesurer, mémoriser et afficher la consommation d'eau passant par le pipeline. Type multi-jet, registre de type sec, entraînement magnétique, interférence anti-magnétique, anti-congélation, lecture claire à long terme. Durabilité longue et précision élevée garantie.
Description
1. Caractéristiques
● Adopter le type multi-jet.
● Registre de type sec, entraînement magnétique, interférence anti-magnétique, anti-congélation, lecture claire à long terme, preuve de sabotage.
● Matériau: laiton, fer, corps en plastique pour l'option.
● Une vanne non retournée est disponible.
● Non affecté par le grain et les particules.
● Disponible avec un joint de plomb et un couvercle anti-poussière.
● Confirmer à ISO4064.
● Disponible pour IP68.

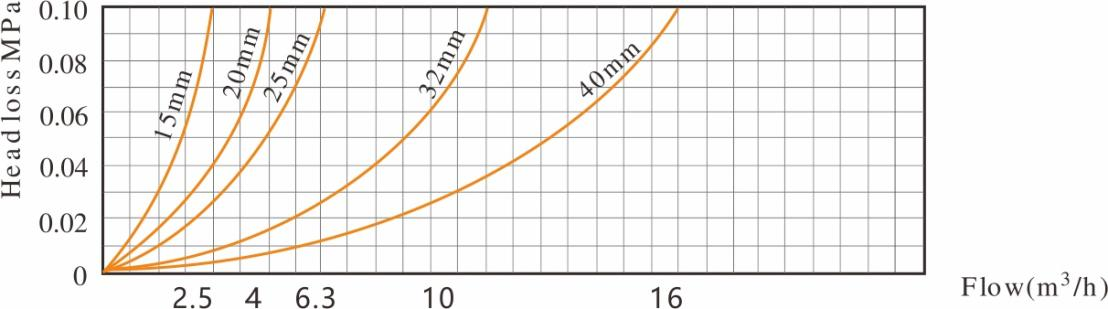

2. Courbe de perte de tête

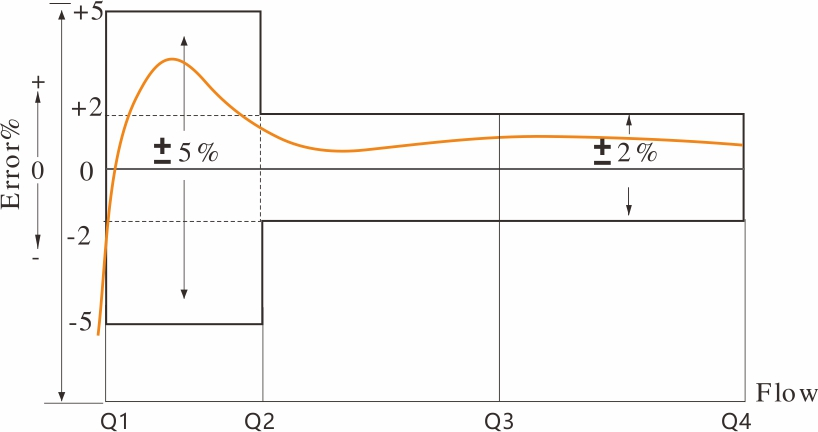

3. Courbe d'erreur de précision

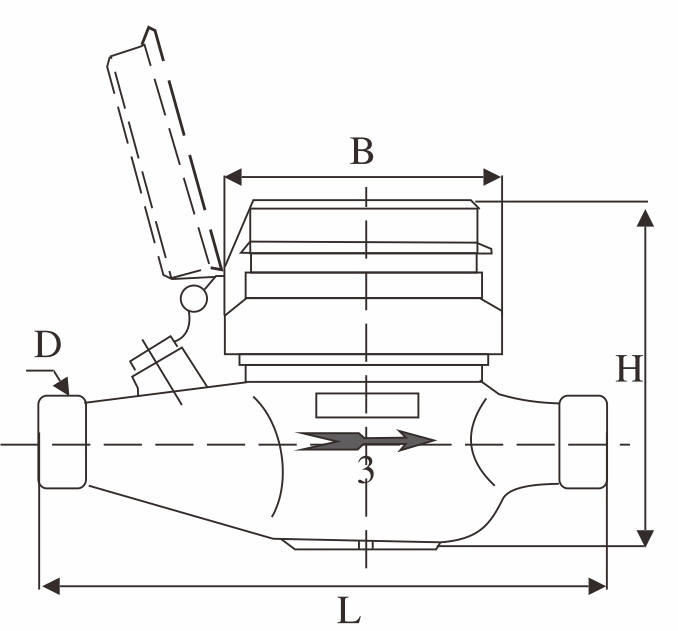

4. Dimension d'installation
| Article no | LXSG-15 | LXSG-20 | LXSG-25 | LXSG-32 | LXSG-40 | |
| L1 | MM | 165 | 190 | 225 | 230 | 245 |
| L | MM | 260 | 295 | 345 | 350 | 375 |
| H | MM | 110 | 110 | 115 | 115 | 115 |
| W | MM | 98 | 98 | 110 | 110 | 110 |
| Thread de connexion | D (mm) | G3 / 4 " | G1 " | G1 1/4 " | G1 1/2 " | G2 " |
| D (mm) | R1 / 2 | R3 / 4 | R1 | R1 1/4 | R1 1/2 | |
| Poids | avec les syndicats (kg) |
|
|
|
|
|
| sans syndicats (kg) | 1.2 | 1.4 | 1.8 | 2 | 2.5 | |
5. Données techniques principales
| Numéro de modèle | LXSG-15 | LXSG-20 | LXSG-25 | LXSG-32 | LXSG-40 | ||||||||||
| Diamètre nominal (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Ratio Q3 / Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Débit de surcharge (Q4) [M³ / H] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Débit permanent (Q3) [M³ / H] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 16 | 16 | 16 | 25 | 25 | 25 |
| Débit transitionnel (Q2) [M³ / H] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1008 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Débit minimum (Q1) [M³ / H] | 0.03125 | 0.025 | 0.015625 | 0.05 | 0.04 | 0.025 | 0.07875 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| Classe de précision | 2 | ||||||||||||||
| Erreur maximale autorisée pour la zone de débit inférieure (MPEι) | ± 5% | ||||||||||||||
| Erreur maximale autorisée pour la zone de débit supérieure (MPEμ) | ± 2% pour l'eau ayant une température ≤ 30 ℃ ± 3% pour l'eau ayant une température ＞ 30 ℃ | ||||||||||||||
| Classe de température | T30, T50 | ||||||||||||||
| Classes de pression de l'eau | Carte 16 | ||||||||||||||
| Cours de perte de pression | △ P63 | ||||||||||||||
| Indiquant la plage [m³] | 99 999 | ||||||||||||||
| Résolution du dispositif indiquant [M³] | 0.00005 | ||||||||||||||
| Classes de sensibilité au profil de flux | U10 D5 | ||||||||||||||
| Limitation d'orientation | Horizontal | ||||||||||||||
