Piston du piston rotatif.

Maison / Produit / Mécanicien à eau mécanique / Piston du piston rotatif.

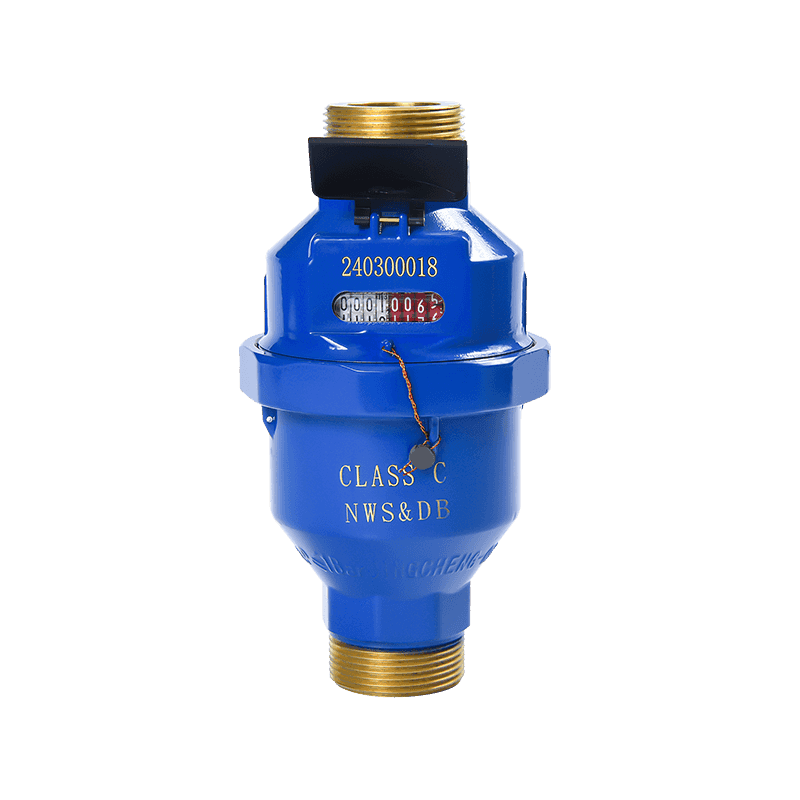

Piston du piston rotatif.
  • Piston du piston rotatif.
  • Piston du piston rotatif.
  • Piston du piston rotatif.
  • Piston du piston rotatif.
  • Piston du piston rotatif.
  • Piston du piston rotatif.

KM05-08

Piston du piston rotatif.

Contactez-nousPiston du piston rotatif.
PREV: Type de type moule Plastique Multi-Jet Cold Water Metter NEXT:Piston rotatif volumétrique en plastique compteur d'eau corporel domestique
Piston du piston rotatif.

Description

1. Application

Utilisé pour les unités ménagères ou résidentielles pour mesurer, mémoriser et afficher le volume d'eau froide traversant le pipeline. Grade de mesure élevé, forte sensibilité et exigences de qualité de l'eau élevée, petite capacité de comptage d'écoulement, plus le matériau de mouvement plus fiable peut répondre aux exigences de santé et de résistance plus élevées, l'orientation de l'installation n'est pas limitée.

2. Caractéristiques

● Adopter le principe de mesure du piston rotatif volumétrique, haute précision.

● Le registre est scellé dans la capsule avec un liquide spécial assurer une lecture claire.

● La vanne non retour peut garder le dos.

● MATÉRIEL: laiton, corps en plastique pour l'option.

● Une vanne non retournée est disponible.

● Non affecté par le grain et les particules.

● Disponible avec un joint de plomb et un couvercle anti-poussière.

● Confirmer à ISO4064.

● Disponible pour IP68.

3. Courbe de perte de tête




4. Courbe d'erreur de précision




5. Dimension d'installation

Article no

LXH-15

LXH-20

LXH-25

LXH-32

LXH-40

L

MM

115

130

200

200

L1

MM

210

235

320

325

H

MM

85

85

105

105

W

MM

85

85

105

105

Thread de connexion

D (mm)

G3 / 4 "

G1 "

G1 1/4 "

G1 1/2 "

D (mm)

R1 / 2

R3 / 4

R1

R1 1/2

Poids

sans syndicats (kg)

1

1.3

2.35

2.5


6. Données techniques principales

Numéro de modèle

LXH-15

LXH-20

LXH-25

LXH-32

LXH-40

Diamètre nominal (DN) [mm]

15

20

25

32

40

Ratio Q3 / Q1

R80

R100

R160

R80

R100

R160

R80

R100

R160

R80

R100

R160

R80

R100

R160

Débit de surcharge (Q4) [M³ / H]

3.125

3.125

3.125

5

5

5

7.875

7.875

7.875

12.5

12.5

12.5

20

20

20

Débit permanent (Q3) [M³ / H]

2.5

2.5

2.5

4

4

4

6.3

6.3

6.3

10

10

10

16

16

16

Débit transitionnel (Q2) [M³ / H]

0.05

0.04

0.025

0.08

0.064

0.04

0.126

0.1

0.063

0.2

0.16

0.1

0.32

0.256

0.16

Débit minimum (Q1) [M³ / H]

0.032

0.025

0.015

0.05

0.04

0.025

0.08

0.063

0.039375

0.125

0.1

0.0625

0.2

0.16

0.1

Classe de précision

2

Erreur maximale autorisée pour la zone de débit inférieure (MPEι)

± 5%

Erreur maximale autorisée pour la zone de débit supérieure (MPEμ)

± 2% pour l'eau ayant une température ≤ 30 ℃

± 3% pour l'eau ayant une température ＞ 30 ℃

Classe de température

T30, T50

Classes de pression de l'eau

Carte 16

Cours de perte de pression

△ P63

Indiquant la plage [m³]

99 999

Résolution du dispositif indiquant [M³]

0.00005

Classes de sensibilité au profil de flux

U10 D5

Limitation d'orientation

Any
