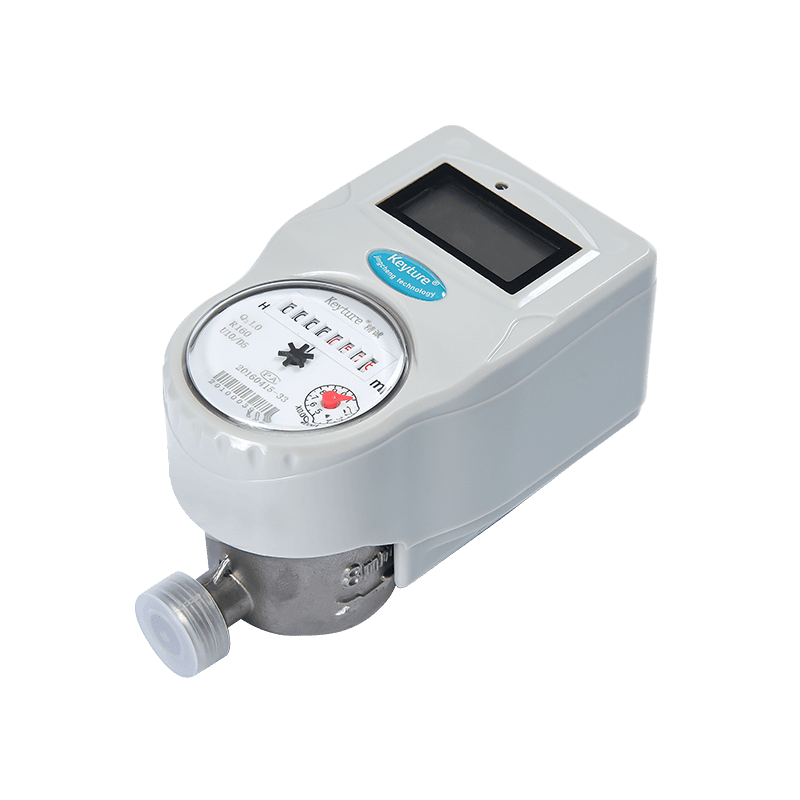

KM04-01
Utilisé pour les unités ménagères ou résidentielles pour mesurer, mémoriser et afficher la consommation d'eau froide potable qui coule à travers le pipeline. Un nouveau type de compteur d'eau utilisant la technologie de la carte RF pour transférer les données de consommation d'eau et régler les transactions.
Description
1. Caractéristiques
● Adopter le principe de mesure du piston rotatif volumétrique, haute précision.
● Registre de type sec, interférence anti-magnétique, lecture claire à long terme.
● 304 corps en acier inoxydable.
● Vanne à billes en acier inoxydable et nettoyez-la automatiquement.
● Climat et EMC Classe B, E1.
2. Technique électronique
Tension de fonctionnement | Tension opérationnelle nominale | Électricité | Électricité au repos | Température ambiante | Protection basse tension | Volume d'eau par impulsion |
2.5-3.6 V | 3.6V | <20mA | <15ua | 0,1 à 55 ℃ | 2.4 V | 1L |

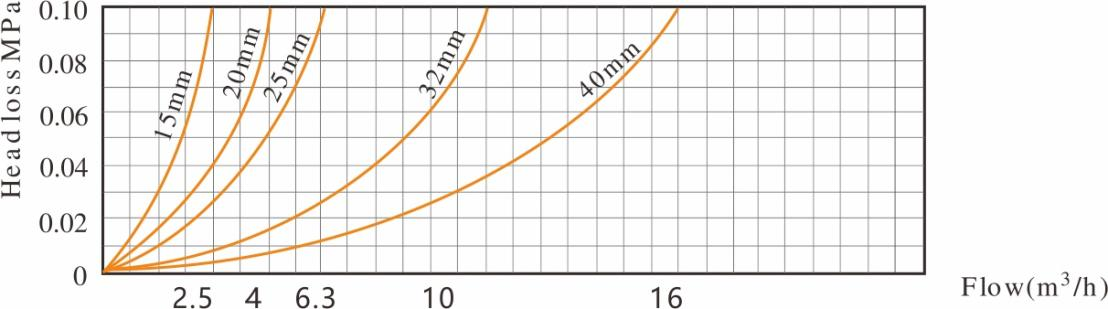

3. Courbe de perte de tête
4. Courbe d'erreur de précision
5. Dimension d'installation
Article no | LXHS-8 | |
L1 | MM | 260 |
L | MM | 165 |
H | MM | 105 |
W | MM | 90 |
Thread de connexion | D (mm) | G3 / 4 " |
D (mm) | R1 / 2 | |
Poids | avec les syndicats (kg) | 1,4 kg |
sans syndicats (kg) |
6. Paramètre technique principal
Numéro de modèle | LXHS-8 | |
Diamètre nominal (DN) [mm] | 8 | |
Ratio Q3 / Q1 | R160 | R200 |
Débit de surcharge (Q4) [M³ / H] | 1.25 | 1.25 |
Débit permanent (Q3) [M³ / H] | 1 | 1 |
Débit transitionnel (Q2) [M³ / H] | 0.01 | 0.008 |
Débit minimum (Q1) [M³ / H] | 0.00625 | 0.005 |
Classe de précision | 2 | |
Erreur maximale autorisée pour la zone de débit inférieure (MPEι) | ± 5% | |
Erreur maximale autorisée pour la zone de débit supérieure (MPEμ) | ± 2% pour l'eau ayant une température ≤ 30 ℃ ± 3% pour l'eau ayant une température > 30 ℃ | |
Classe de température | T30, T50 | |
Classes de pression de l'eau | Carte 16 | |
Cours de perte de pression | △ P63 | |
Indiquant la plage [m³] | 99 999 | |
Résolution du dispositif indiquant [M³] | 0.00005 | |
Classes de sensibilité au profil de flux | U10, d5 | |
Limitation d'orientation | Horizontal |
