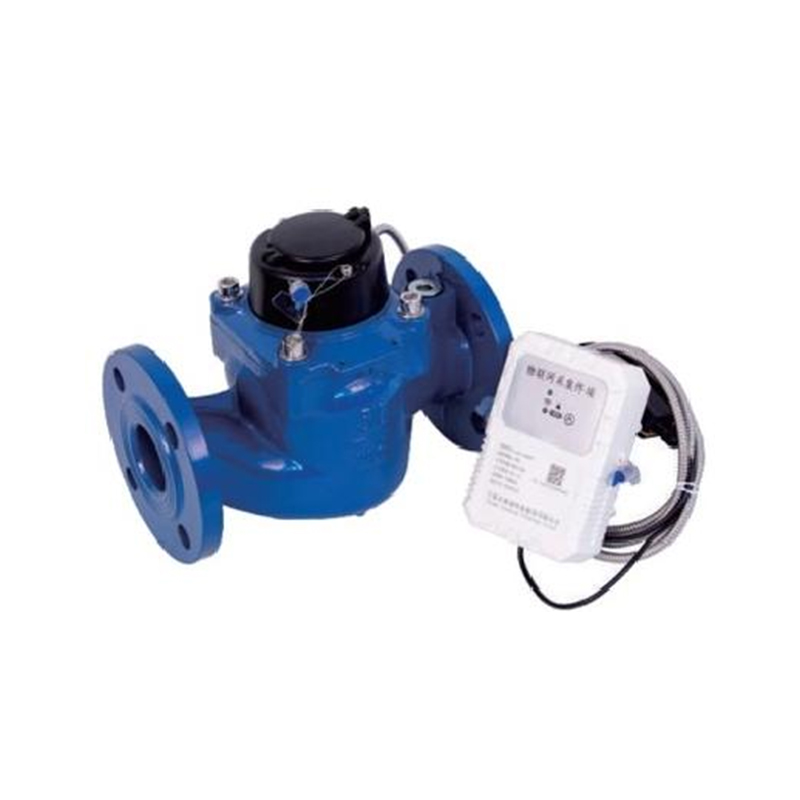

Km 06-05
La structure de transmission magnétique sèche assure un affichage propre et clair du compteur.
Description
1. Application
Mesurer, mémoriser et afficher le volume d'eau froide (chaude) traversant le pipeline.
2. Caractéristique
● Lisez directement les données des roues Word, réalisant essentiellement la copie d'erreur "zéro".
● Faible consoMMation d'énergie, alimentation électrique uniquement lors de la lecture.
● Unité électronique complètement scellée au comptoir, pas d'érosion de l'eau externe.
● Codage et vérification avancés des données, haute fiabilité de la communication.
● Utilisation du mode bus, installation facile, moins de maintenance, économie de coûts.
● Répondre aux exigences de conception EMC, ESD, EMI et autres produits électroniques.
● Utilisez le diagnostic des défauts et la technologie d'arrêt pour assurer la sécurité de l'ensemble du réseau.
● Réseautage avec système informatique supérieur, lecture de compteur automatique à distance et lecture manuelle de compteur centralisé.
3. Données techniques principales
Coungeur d'eau Grade: T30, T50, T70, T90
Grade de pression: MAP10 / MAP16
Grade de perte de pression: △ P63
Grade de perturbation en amont: U10
Grade de perturbation en aval: D5
• Installer l'environnement: b
• Environnement électromagnétique: E1
• Tolérance maximale autorisée
un. Q1≤ Q ≤ Q3: ± 5%
né Q2≤ Q ≤ Q4: ± 2% (Mémoire d'eau chaude ± 3%)
4. Courbe de perte de tête
5. Dimension d'installation
| Diamètre mm | L | D | D1 | H | Bride de connexion | Poids |
| mm | Dxn | kg | ||||
| 40 | 245 |
|
| 220 |
| 7 |
| 50 | 280 | 165 | 125 | 228 | 4xφ19 | 15 |
| 65 | 300 | 185 | 145 | 238 | 4xφ19 | 16.8 |
| 80 | 370 | 200 | 160 | 290 | 4xφ19 | 29 |
| 100 | 370 | 220 | 180 | 306 | 8xφ19 | 31 |
| 150 | 500 | 285 | 240 | 445 | 8xφ23 | 78 |
| 200 | 500 | 340 | 295 | 564 | 8xφ23 | 120 |
| Comté de données | Courant statique | Rapport | Fréquence de fonctionnement | Puissance transmise | Recevoir une sensibilité |
| Lora | 20 μA | Hall, commutateur à roseau | 470-510MHz | ≤ 20 dbm | -136 1dbm |
| Nb-lot | 10 μA | Hall, commutateur à roseau | B1, B2, B5, B8, NB-Lot | ≤23 dbm | -131 1DBM |
