KM06-01

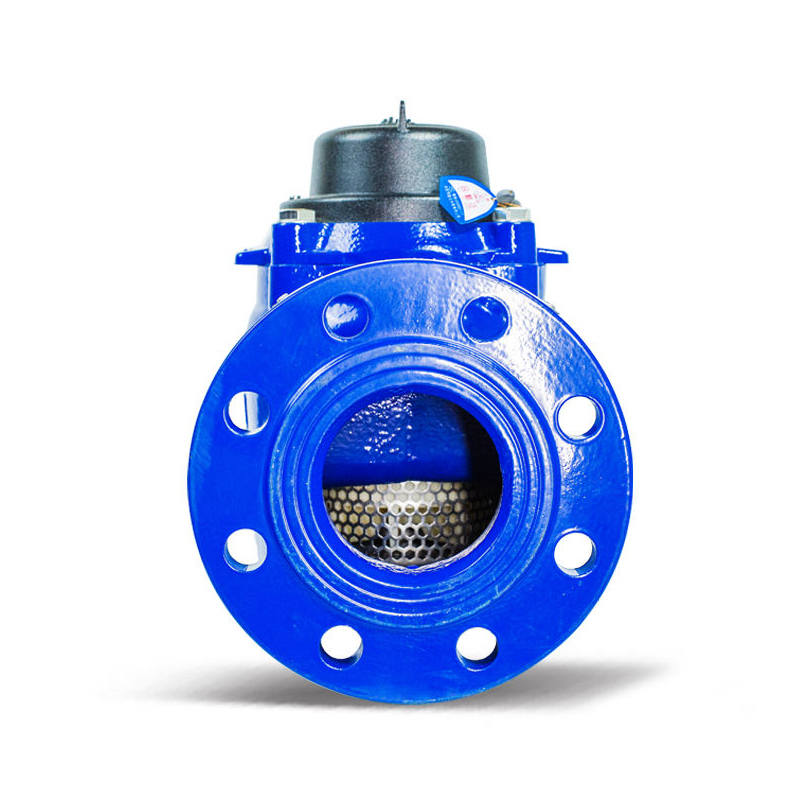

Base de fer à bride verticale Woltman Base de fer

Il s'agit d'un compteur d'eau en vrac vertical pour une application industrielle et d'irrigation avec des tailles de 40 mm à 200mm.

Contactez-nous

PREV: No previous article NEXT:Palette horizontale amovible en fonte de fonte du corps du corps d'eau

Description

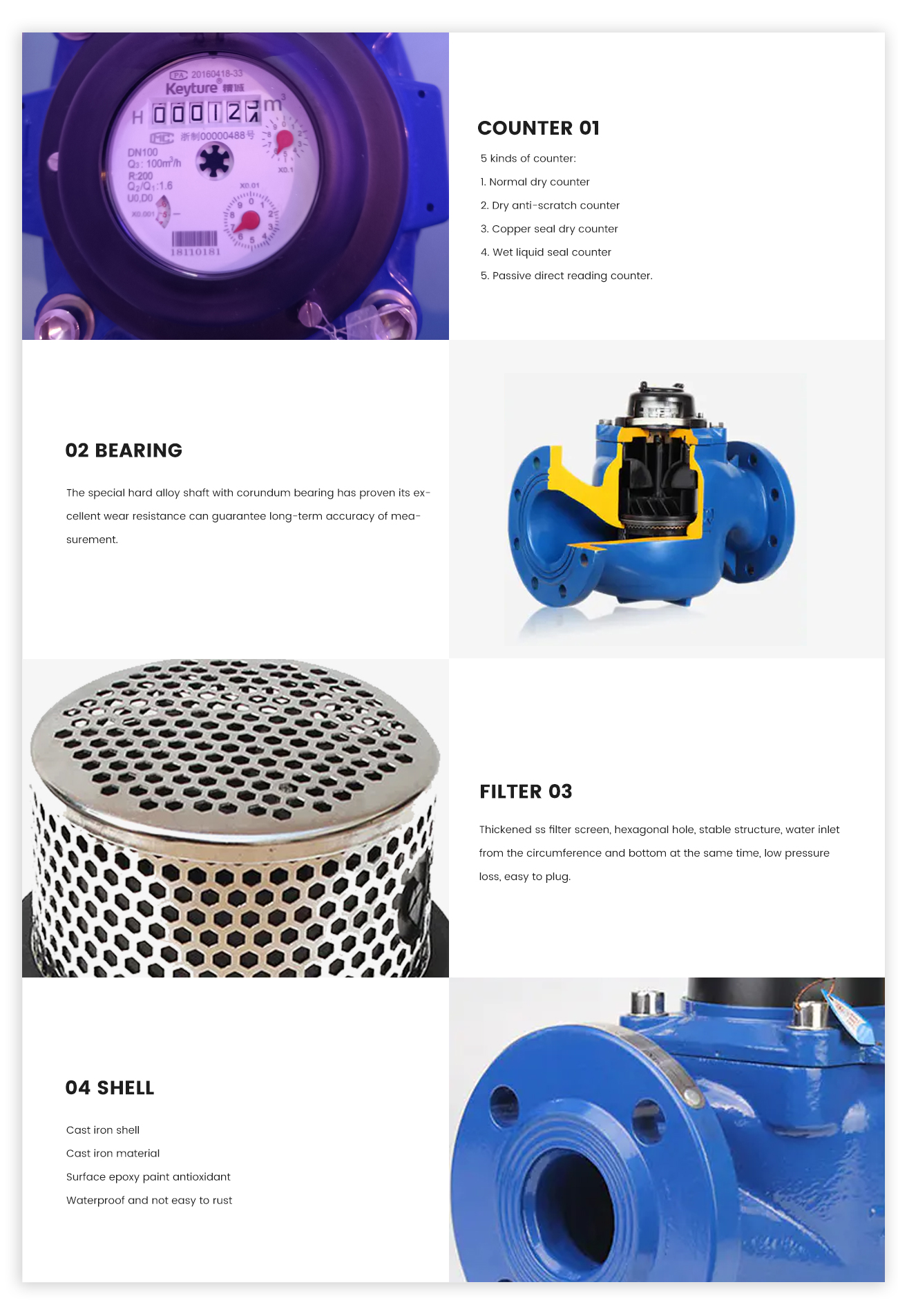

1. Caractéristiques

● Pas de mécanisme de transmission de l'engrenage à vers, le comptoir à entraînement direct de la roue, l'efficacité de la transmission, un faible débit initial.

● Large gaMMe, adaptée à de grands changements dans les occasions de trafic.

● Détection complète du débit, mesure de haute précision.

● Structure magnétique sèche, pour s'assurer que le compteur propre et clair.

● Augmentation à six chiffres des lectures d'affichage des roues de caractère numérique, en lisant plus clairement.

● Structure de mouvement de mesure amovible, maintenance facile.

● Structure réglable interne, pour empêcher la réglementation non autorisée.

● Filtre intégré en acier inoxydable, la protection efficace des institutions de mesure.

● Système de roulement à haute résistance à l'usure (arbre de carbure élevé en pierre de pierre précieuse assure une stabilité et une fiabilité des produits à long terme, augmentant considérablement le débit maximal du produit.

● Utiliser des attaches en acier inoxydable et de la poudre de résine époxy pour pulvériser à l'intérieur et à l'extérieur de la coquille, pour maximiser l'antirust et prolonger la durée de vie du produit.

● Couverture de protection de sabotage en option. (Pour empêcher les utilisateurs de se déplacer, de dommages non autorisés ou de modifier la structure de mesure, l'effet antivol maximal de jeu).

2. Données techniques principales

Température du compteur d'eau: eau froide: T30, T50, T70, T90

Grade de pression: MAP10

Installation: vertical

Grade de perte de pression: △ P63

Grade de perturbation en amont: U510

Grade de perturbation en aval: D5

Pas besoin de filtre supplémentaire

Aucune exigence de tuyau droit à l'entrée et à la sortie

3. Courbe de perte de tête

4. Dimension d'installation

Diamètre mm	L	D	D1	H	Bride de connexion	Poids
Diamètre mm	mm				Dxn	kg
40	245			220		7
50	280	165	125	228	4xφ19	15
65	300	185	145	238	4xφ19	16.8
80	370	200	160	290	4xφ19	29
100	370	220	180	306	8xφ19	31
150	500	285	240	445	8xφ23	78
200	500	340	295	564	8xφ23	120

5. Condition de débit

DN (mm)	Gamme de flux	Débit minimum Q4	Flux commun Q3	Frontière Q2	Débit minimum Q1	Lecture minimale	Lecture maximale
DN (mm)	Q3 / Q1	m³ / h				m³
40	80	50	40	0.8	0.5	0.001	999 999
50	80	50	40	0.8	0.5	0.001	999 999
65	80	78.75	63	1.4	0.79	0.001	999 999
80	80	125	100	2.0	1.25	0.001	999 999
100	80	200	160	3.2	2.0	0.001	999 999
150	80	500	400	8.0	5.0	0.001	9 999 999
200	80	800	630	12.6	7.88	0.001	9 999 999
250	80	1260	1008	20.16	12.6	0.02	9 999 999
300	80	2000	1600	32	20	0.02	9 999 999
350	80	2800	2240	44.18	28	0.2	999 999 999
400	80	3200	2560	51.2	32	0.2	999 999 999
450	80	3200	2560	51.2	32	0.2	999 999 999
500	80	5000	4000	80	50	0.2	999 999 999
600	80	8000	6400	128	80	0.2	999 999 999
